Kontrol af ydelse for naturgaskedel

Før du begynder, kan du med fordel downloade og printe vores prælavede registreringsskema til denne test:

Download registreringsskema

Lovkrav
 Der findes ikke lovkrav vedrørende naturgaskedlens ydelse.
Definition

Kedlens ydelse er baseret på vurdering og målinger af:

  • Skønnet/orienterende virkningsgrad for kedlen (ηkedel)
  • Den indfyrede effekt (Pkedel)
  • Frisklufttemperaturen (Tluft)
​Målepunkter og målemetoder

Ved eftervisning af anlæggets ydelse indgår følgende vurderinger ogmålepunkter:

  • Virkningsgraden for kedlen (hkedel) skønnet i forbindelse med test 1 og 2

  • Den indfyrede effekt opgjort via registrering på gasmåler

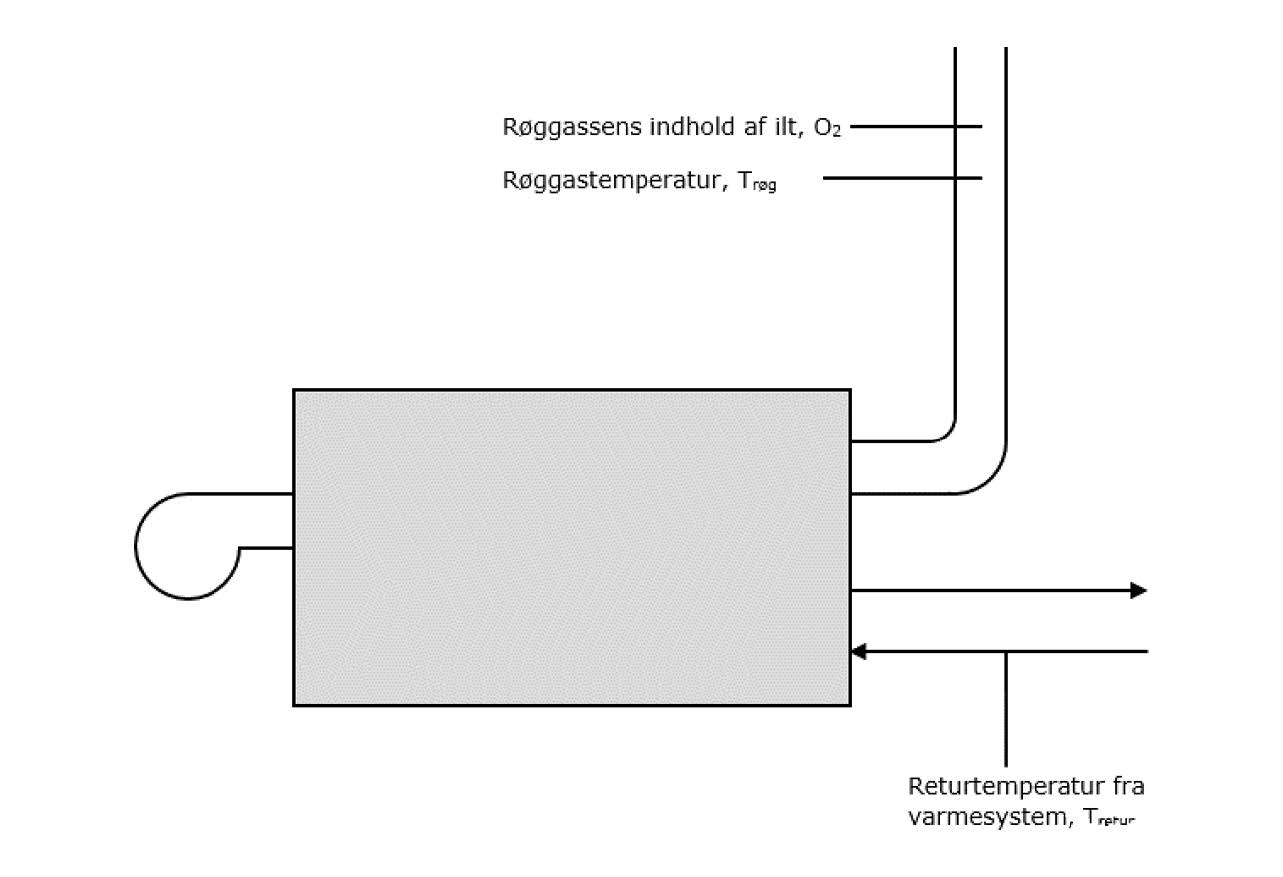

Principskitse
Forudsætninger for test:

Det kan være en udfordring at opnå den ønskede udetemperaturer for måling afydelsen. Ydelsen skal som udgangspunkt eftervises ved en udetemperatur der erlavere end 5°C.

For at sikre at kedlen yder den maksimale ydelse lukkes der for varmen iejendommen i 4 timer inden testen påbegyndes. Beboerne adviseres skriftligt om denne nedlukning af varmen.

Røggastabet sammenholdes med kravet i BR15.
Omfang af test
 Ydelsen eftervises for alle nye naturgaskedler.
Tidspunkt for testens gennemførelse
 Testen gennemføres inden aflevering af anlægget til kunden.
Dokumentation

Der udarbejdes en funktionsafprøvningsrapport, der beskriver:

  • Oplysninger om hvem, der har udført funktionsafprøvningen

  • Hvilke forudsætninger og forhold målingen er udført under

  • Målepunkter

  • Måleudstyr der er anvendt samt hvor og hvornår dette sidst blev kalibreret

  • De opnåede måleresultater

  • Det samlede resultat
Acceptkriterium
 Testen er acceptabel, hvis den målte ydelse maksimalt ligger 5% under kravet,der er stillet i udbudsmaterialet.
Årsagertil afvigelser



  • Kondenserende kedler: Den indfyrede effekt er for stor. Størrelsen af denindfyrede effekt skal svare til bygningen varmebehov. En for høj indfyret effektvil resultere i en høj røggastemperatur. Hvis denne er højere end ca. 100°C ved maksimal belastning, skal det undersøges om det er muligt at reducereden maksimale indfyrede effekt

  • Store ikke kondenserende kedler: Den indfyrede effekt er for stor.Størrelsen af den indfyrede effekt skal svare til bygningen varmebehov. En forhøj indfyret effekt vil resultere i en høj røggastemperatur. Hvis denne erhøjere end ca. 180 °C ved maksimal belastning, skal det undersøges om det ermuligt at reducere den maksimale indfyrede effekt

  • Kaskadekoblede kedler: Returtemperaturen fravarmeanlægget/blandepotten er for høj. Returtemperaturen skal forkondenserende kedler være lavere end røggassernes dugpunktstemperatur,der er 56 °C for gasblæseluftbrændere
