Kontrol af bygningsautomatik (reguleringsvarme)

Før du begynder, kan du med fordel downloade og printe vores prælavede registreringsskemaer til denne test:

Download registreringsskema

Lovkrav

I Bygningsreglement BR18 kap. 11 er der krav til funktionskontrol af varmeanlæg-og køleanlæg iht. DS469:2013. DS 469:2013 ” Varme- og køleanlæg i bygninger”.

Testen skal eftervise, at entreprenørernes ydelser vedrørende DS469 lever op tilkravene i udbudsmaterialet således, at bygherren kan acceptereentreprenørernes ydelser.

Definition

Automatikken skal være i stand til at styre og regulere varmeanlægget effektivtog energioptimalt, samtidig med at krav til funktioner og indeklima er opfyldt. Kontrol af varmeanlæggets automatik er baseret på vurdering og målinger på:

  • Reguleringsventiler i varmeanlæg, dvs. ventiler til regulering af vandflow idirekte eller indirekte fjernvarmeanlæg (veksler) med shuntventiler
  • Reguleringsventiler i blandekredse
  • Looptuningsrapport medmindre bygherren ønsker ventilerne kontrolleret
Målepunkter og målemetoder

Til at eftervise automatikkens evne til at styre og regulere varmeanlæggeteffektivt og energioptimalt indgår følgende måle- og kontrolpunkter:

  • Måling af reguleringsevne for reguleringsventiler i varmeanlæg
  • Måling af reguleringsevne for reguleringsventiler i blandekredse

Målinger:

  1. Regulatoren sættes i manuel indstilling.
  2. Der foretages to setpunkts ændringer. En hvor setpunktet hæves,og en hvor setpunktet sættes tilbage til udgangspunktet. Somudgangspunkt ændres setpunkter med +/- 5°C i tilfælde aftemperaturreguleringer
  3. Testdata skal registreres med passende interval, dvs. med etinterval på ½-1 min.

Bemærk:

  • Selve ændringen af setpunkter vurderes i forhold til reguleringsområdet,afhængigt af de forudsætninger, der ligger til grund for projekteringen medhensyn til setpunktsområde (min./maks. temperaturer).
  • Registrering af data skal derfor ske så tilpas hurtigt, at eventuelle pendlingervil blive afsløret

Reguleringspunkter, der som minimum skal registreres i forbindelse med test:

  • Temperaturreguleringer i varmeanlæg:
    • Setpunkt
    • Temperatur, fremløb
  • Blandekredse i varmeanlæg:
    • Setpunkter
    • Temperatur, fremløb
    • Temperatur, retur (undersøger om kontraventil virker, så vandet ikke løberden forkerte vej)

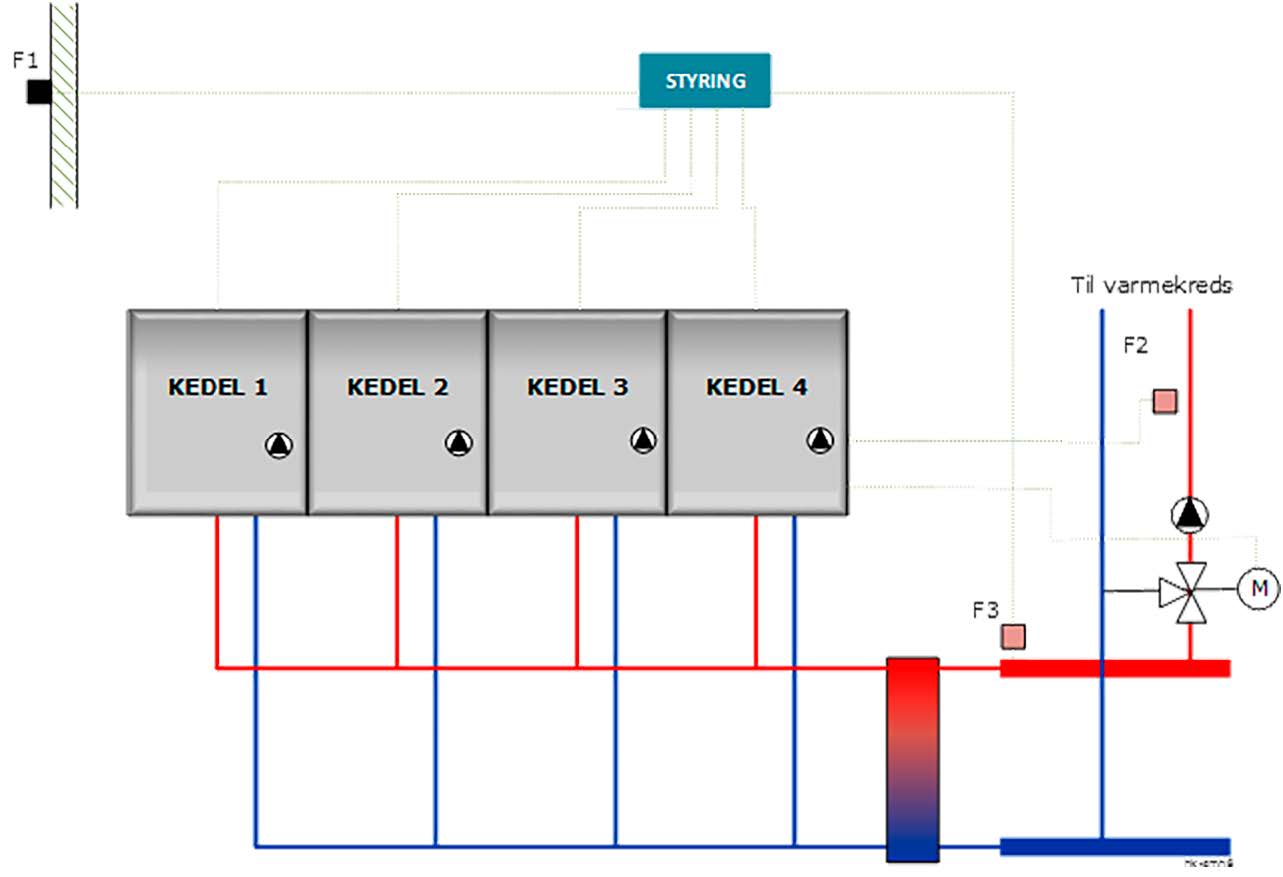

Principskitse
Forudsætninger

Før testen gennemføres skal:

  • Alle vandkredse i varmeanlægget skal være indreguleret af de respektiveentreprenører i.h.t. DS469:2013, kap. 14.7 ”indregulering”, kap. 16 ”Kontrol ogafprøvning”, kap. 1 ”indregulering” samt øvrige skærpende krav iudbudsmaterialet.
  • Alle entreprenørers dokumentation for egenkontrol og indregulering af alleaktiviteter nævnt i DS447:2013 og DS469:2013 skal være godkendt (inkl. evt.krævet mangeludbedring)
  • Bygningsautomatikken skal være indreguleret iht. bips beskrivelsesværktøj”Bygningsautomation”, september 2012, basisbeskrivelse punkt 3.6.7.4”Dokumenteret looptuning” stk. 1-11 (dvs. inkl. byggeledelsens godkendelse aflooptuningsrapporten) samt øvrige skærpende krav i udbudsmaterialet.
Omfang af test

Hvis der foreligger en looptuningsrapport, kan den betragtes som enfunktionsafprøvning, hvis indsvingningstiderne overholder acceptkriterierne (sesenere). Der skal udfyldes en attest vedrørende kontrol af ventilerne baseret pålooptuningsrapporten og denne vedlægges som bilag til denne attest.

Hvis indsvingningstiderne længere end 10 minutter på flere af varmekredseneeller hvis bygherren ønsker kontrolmålinger, skal der foretages en stikprøve. Stikprøveomfanget vil som minimum være reguleringssløjfen i forsyningskredsensamt 25% af ventilerne i blandekredsene.

Bygherren og dennes tilsyn udpeger umiddelbart før opstart påfunktionsafprøvningen de blandekredse, der udtages til stikprøvekontrol. Såfremt der observeres fejl og mangler i ovenstående stikprøvekontrol, øgesomfanget af kontrol for denne type anlæg til det dobbelte.

Tidspunkt for testens gennemførelse
Testen gennemføres inden aflevering af anlægget til kunden.
Dokumentation

Der udarbejdes en funktionsafprøvningsrapport, som beskriver:

  • Oplysninger om hvem, der har udført funktionsafprøvningen
  • Hvilke forudsætninger og forhold målingen er udført under
  • Målepunkter
  • Måleudstyr der er anvendt samt hvor og hvornår dette sidst blev kalibreret
  • De opnåede måleresultater
  • Det samlede resultat
Acceptkriterium

Testens resultat accepteres, hvis step-respons-testene viser, at den enkeltereguleringskreds:

  • Er stabil, inden testen begyndes.
  • Laver en hurtig indsvingning til stabil værdi ved nyt højere setpunkt (maks. 10min. indsvingningstid)
  • Laver en hurtig indsvingning til stabil værdi ved nyt lavere setpunkt (maks. 10min. indsvingningstid)
  • Ved en god regulering må der normalt ikke forekomme mere end tre til fire registrerbare svingninger
  • Ikke pendler
Årsager til afvigelser
  • Reguleringsventilerne ikke er dimensioneret korrekt i forhold til belastning ogdifferenstryk, hvilket giver problemer med pendling og dårlig regulering
  • Forkert indstilling af regulatoren (enten forstærkningen, integrations-tideneller differentialtiden), - det giver problemer med langsom indsvingning tilstabil værdi.
