Kontrol af kedlens energimæssige effektivitet

Virkningsgrad for naturgaskedel med ydelse mindre end 70 kW og kontrol af virkningsgrad naturgaskedel med ydelse større end 70 kW og mindre end 400 kW

Før du begynder, kan du med fordel downloade og printe vores prælavede registreringsskema til denne test:

Download registreringsskema

Lovkrav

Mindstekrav til olie- og gaskedlers virkningsgrad stilles i Ecodesign-forordningenog er således ikke et energikrav i bygningsreglementet. Ecodesignkravene til olie-og gaskedler er beskrevet i EU-forordning nr. 813/2013/EU”.


  • I forordningens bilag 2 står der, at brændselsfyrede kedelanlæg til kombineretrum- og brugsvandsopvarmning med en nominel nytteeffekt ≤ 70 kW ikke måhave en årsvirkningsgraden ved rumopvarmning som er under 86% (målt vedøvre brændværdi).
  • I forordningens bilag 2 står der endvidere, at brændselsfyrede kedelanlæg tilkombineret rum- og brugsvandsopvarmning med en nominel nytteeffekt >70kW og ≤ 400 kW ikke må have en virkningsgraden ved 100 % af den nominellenytteeffekt der under 86 % samt at virkningsgraden ved 30 % af den nominellenytteeffekt ikke må være under 94 % (målt ved øvre brændværdi).
Definition

Vurderingen af virkningsgraden for kedlen er baseret på målinger af følgendeparametre:

  • Iltprocenten (O2%)
  • Røggastemperaturen (Trøg)
  • Returtemperaturen til kedlen (Tretur)
​Målepunkter og målemetoder

Ved vurdering af kedlens virkningsgrad indgår følgende målepunkter:

  • Iltprocent via måling i skorsten

  • Røggastemperatur via måling i skorsten

Returtemperatur til kedlen via temperaturføler monteret i returledingen til kedlen

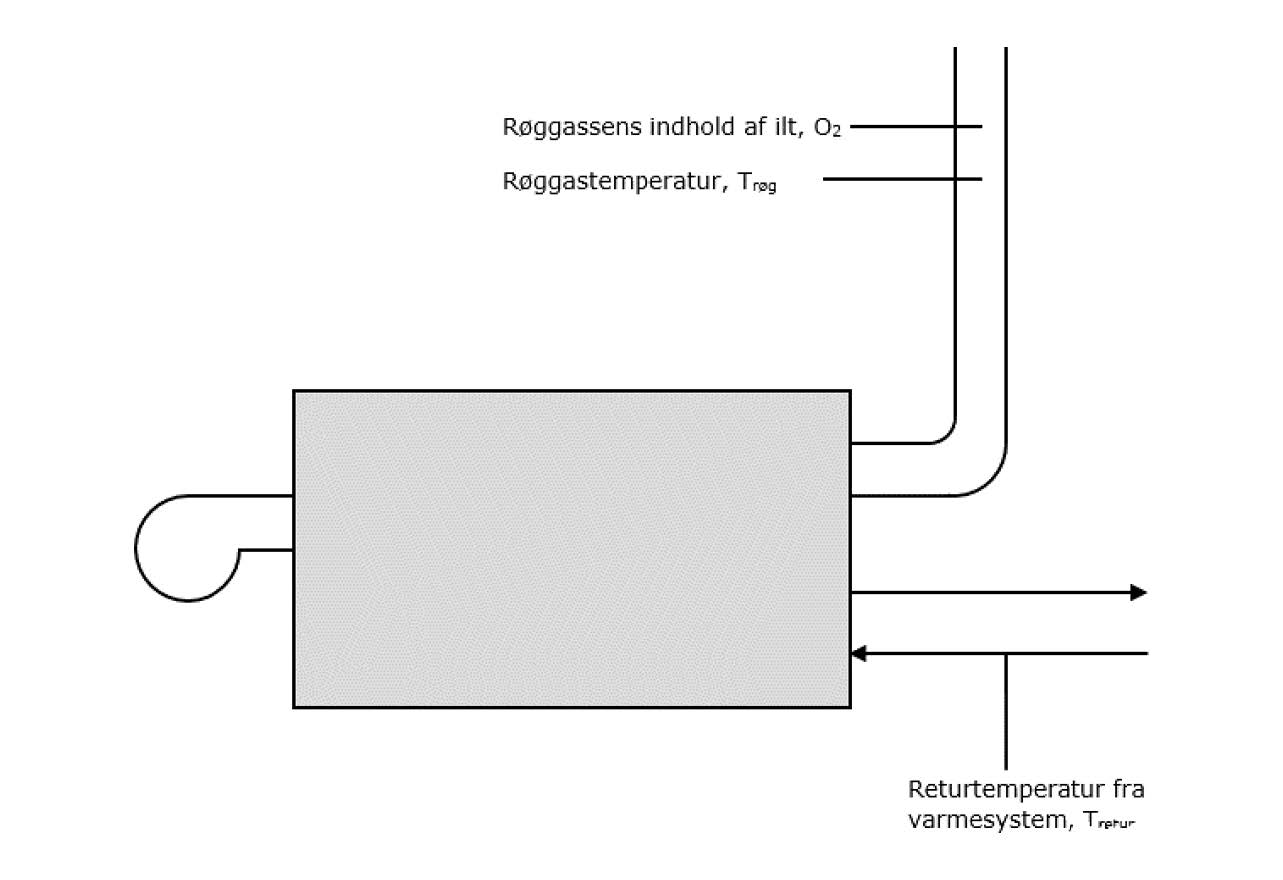

Principskitse
Forudsætninger for test:

Det kan være en udfordring at opnå den ønskede udetemperaturer for vurderingaf virkningsgraden. Virkningsgraden skal som udgangspunkt vurderes ved enudetemperatur der er lavere end 5°C. For at sikre at kedlen yder den maksimaleydelse lukkes der for varmen i ejendommen i 4 timer inden testen påbegyndes.

Beboerne adviseres skriftligt om denne nedlukning af varmen.

Målingerne af iltprocenten, røggastemperaturen og returtemperaturen til kedlensammenholdes med data fra kedelleverandøren ved maksimum og minimumydelse. Alle data indtastes i Videncentrets excelværktøj til gaskedler (find dether) (/etageejendomme/installationer/varmeinstallation/funktionsafproevningoverblik/) , og en forventet røggastemperatur beregnes. Den forventederøggastemperatur sammenholdes med den målte.

Omfang af test
Virkningsgraden vurderes for alle nye naturgaskedler.
Tidspunkt for testens gennemførelse
Testen gennemføres inden aflevering af anlægget til kunden.
Dokumentation

Der udarbejdes en funktionsafprøvningsrapport, der beskriver:

  • Oplysninger om hvem, der har udført funktionsafprøvningen
  • Hvilke forudsætninger og forhold målingen er udført under
  • Målepunkter
  • Måleudstyr der er anvendt samt hvor og hvornår dette sidst blev kalibreret
  • De opnåede måleresultater
  • Det samlede resultat
Acceptkriterium

Testen er acceptabel, hvis den målte røggastemperatur maksimalt ligger 5°Cover den forventede/beregnede røggastemperatur. Hvis dette er tilfældet,overholder kedlen kravene EU-forordning nr. 813/2013/EU.

Hvis testen er acceptabel, beregnes der i Videncentrets excelværktøj til gaskedler (find det her) (/etageejendomme/installationer/varmeinstallation/funktionsafproevningoverblik/) skønnede/orienterende driftsvirkningsgrader for kedlen vedmaksimum og minimum ydelse.

Typiske årsagertil afvigelser
  • Den indfyrede effekt er for stor. Størrelsen af den indfyrede effekt skal svaretil bygningen varmebehov. En for høj indfyret effekt vil resultere i en højrøggastemperatur. Hvis denne er højere end ca. 100 °C ved maksimalbelastning, skal det undersøges om det er muligt at reducere den maksimaleindfyrede effekt.
  • Returtemperaturen fra varmeanlægget/blandepotten er for høj.Returtemperaturen skal for kondenserende kedler være lavere endrøggassernes dugpunktstemperatur, der er 56 °C for gasblæseluftbrændere.
