Kontrol af styring og regulering for naturgaskedler i kaskadeinstallationer

Før du begynder, kan du med fordel downloade og printe vores prælavede registreringsskema til denne test:

Download registreringsskema

Lovkrav

I Bygningsreglement BR18 kap. 19 §387 stk. 2 står der: ”Varme- og køleanlæg skal projekteres og udføres som anvist i DS 469 Varme- og køleanlæg i bygninger.”

Definition

Automatikken skal være i stand til at styre og regulere kedelanlægget effektivt ogenergioptimalt samtidig med, at krav til funktioner og termisk indeklima eropfyldt

Blandepotter eller blanderør installeres i kaskadekoblede kedelanlæg for at sikre,at temperaturforskellen mellem frem- og returløbstemperatur (ΔT) påanlægssiden ikke bliver højere end kedlerne termisk kan klare. Dette sikres vedat der opblandes varmt fremløbsvand i returen til kedlerne, så kedlerne ikkeudsættes for større ΔT end de kan klare. Opblandingen vil dog medføre ringerebrændselsudnyttelse, da kedlerne ikke til fulde kan udnyttekondensationsvarmen i røggassen.

Ved at styre efter nogle få graders temperaturforskel mellem kedelfremløbet ogtemperaturen øverst i blandepotten tæt ved fremløbet mod varmeanlægget kandet sikres, at der ikke er for stort flow i kedelkredsen med deraf følgendeopblanding af varmt vand fra kedelfremløbet i returen.

En korrekt indstilling af varmekurven (fremløbstemperaturen som funktion af udetemperaturen) er nødvendig. Fremløbstemperaturen bør generelt være så lav som det komfortmæssigt er muligt. Herved sikres det, at der ikke er for storafkøling på anlægssiden.

Styring og kontinuert tilpasning af flowet over blandepotten sker typisk ved omdrejningstalsregulering af pumperne i kedelkredsen.

​Målepunkter og målemetoder

Ved eftervisning af anlæggets ydelse indgår følgende vurderinger ogmålepunkter:

  • Virkningsgraden for kedlen (hkedel) skønnet i forbindelse med test 1 og 2

  • Den indfyrede effekt opgjort via registrering på gasmåler

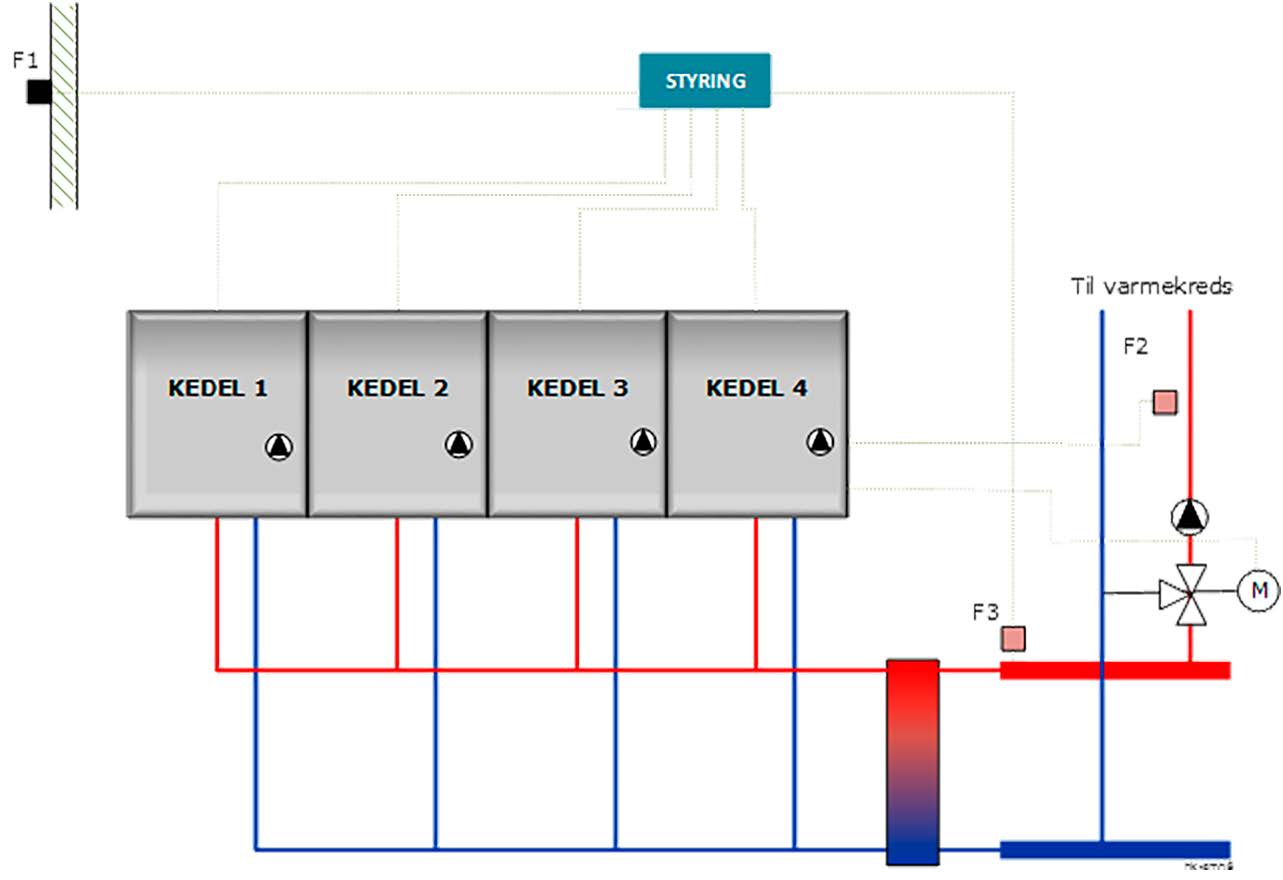

Principskitse
Forudsætninger for test:

I henhold til Bygningsreglement 2018 kap. 12 reguleres gas- og elinstallationer ibygninger af Sikkerhedsstyrelsen.

Med hensyn til indregulering af gasblæseluftbrændere henvises til Gasreglementets afsnit A kap. 4.8 (kedler mindre end 135 kW) og afsnit B-4 kap.6.7 (kedler større end 135 kW).

Omfang af test
Automatikkens funktionsduelighed eftervises for alle nye kedelanlæg.
Tidspunkt for testens gennemførelse
Testen gennemføres inden aflevering af anlægget til kunden.
Dokumentation

Der udarbejdes en funktionsafprøvningsrapport, der beskriver:

  • Oplysninger om hvem, der har udført funktionsafprøvningen

  • Hvilke forudsætninger og forhold målingen er udført under

  • Målepunkter

  • Måleudstyr der er anvendt samt hvor og hvornår dette sidst blev kalibreret

  • De opnåede måleresultater

  • Det samlede resultat

Acceptkriterium
Testen er acceptabel, hvis temperaturforskellen mellem kedelfremløbet og temperaturen øverst i blandepotten tæt ved fremløbet mod varmeanlægget er2–3°C. Endvidere må forskellen mellem fremløbs- og returtemperaturen på kedelsiden maksimalt være 25°C. Fremløbstemperaturen til varmesystemet som funktion af udetemperaturen skal svare til den dimensionerende.
Årsagertil afvigelser
  • Vandflowet på kedelsiden er større end flowet i den sekundære kreds og der sker opblanding af varmt kedelfremløbsvand i kedelreturen

  • Vandflowet på sekundærsiden er større end flowet på kedelsiden og der skeropblanding med returvand til anlægsfremløbet, der så vil få lavere temperatur end kedelfremløbet

  • Fremløbstemperaturen som funktion af udetemperaturen er indstilletforkert/for højt

  • Cirkulationspumperne i kedelkredsen varierer ikke flowet således at temperaturen øverst i blandepotten tæt ved fremløbet mod varmeanlægget er 2–3°C.
