Funktionsafprøvning af naturgasanlæg

Lovkrav

I Bygningsreglement BR18 kap. 19 §387 stk. 2 står der: ” Varme- og køleanlæg skal projekteres og udføres som anvist i DS469 Varme- ogkøleanlæg i bygninger.”

I henhold til DS 469 ”Varme- og køleanlæg i bygninger” har bygherren ansvaretfor, at standardens krav til indregulering inkl. kontrol og dokumentation eroverholdt.

Definition

Formålet med en indregulering er at få vandet fordelt, så de enkelteforbrugssteder tilføres netop de beregnede mængder og tilsvarende beregnedetemperatursæt for at opnå en energieffektiv drift.

Kontrol af indregulering af varmeanlægget baseres på:

• Beregninger af vandmængder efter rumvarmebehov eller radiatorstørrelser
• Beregninger af alle forindstillinger på radiatorer og strengreguleringsventiler (evt. ved hjælp af edb-program)
• Indstilling af alle ventiler
• Indreguleringsrapport medmindre bygherren ønsker vandmængderne kontrolmålt

Målepunkter og målemetode

Til at vurdere indreguleringen af varmeanlægget indgår følgende målepunkter:

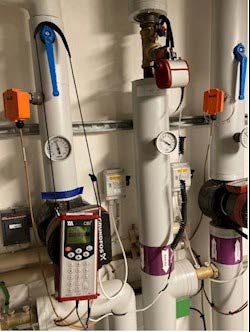

• Flowene måles via de strengreguleringsventiler, der er monteret i anlægget. Der benyttes et instrument til måling af trykdifferensen over ventilen. Denne trykdifferens omsættes i apparatet til et flow.

Principskitse

Forudsætninger for test

For at kunne udføre funktionsafprøvning af indreguleringen skal følgendenormalt være opfyldt:

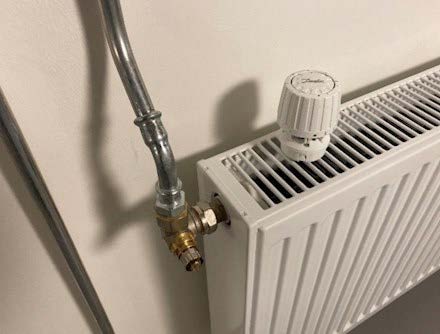

• Alle termostatventiler skal være fuldt åbne (følerelementer skal være taget af ventilerne)
• Det tjekkes at termostatventilerne er forindstillede til de beregnede værdier
• Grundlaget for de beregnede værdier vurderes
• Flowet i de enkelte strenge/vandkredse måles på strengreguleringsventilerne, som typisk er placeret i kælderen

Omfang af test

Hvis der foreligger en indreguleringsrapport, kan den betragtes som enfunktionsafprøvning, hvis afvigelserne mellem målingerne af vandmængderne og de projekterede vandmængder er mindre end 15%.

Der skal udfyldes en attest vedrører korrekt indregulering af anlægget baseret påindreguleringsrapporten og denne vedlægges som bilag til denne attest.

Hvis afvigelserne mellem målingerne af vandmængderne og de projekteredevandmængder er større end 15% på flere af varmekredsene eller hvis bygherrenønsker kontrolmålinger, skal der foretages en stikprøve. Stikprøveomfanget vil som minimum omfatte 25% af vandkredsene (returledningerne).

Hvis der observeres fejl og mangler i ovenstående stikprøvekontrol, øgesomfanget af kontrol til det dobbelte.

Tidspunkt for testens gennemførelse

Dokumentation

Der udarbejdes en funktionsafprøvningsrapport, der beskriver:

• Oplysninger om hvem, der har udført funktionsafprøvningen
• Hvilke forudsætninger og forhold målingerne er udført under
• Målepunkter
• Måleudstyr der er anvendt samt hvor og hvornår dette sidst blev kalibreret
• De opnåede måleresultater
• Det samlede resultat

Acceptkriterium

Testens resultat accepteres, hvis vandmængderne i de enkeltestrenge/vandkredse afviger ± 15% fra de beregnede.

Dette gælder både hvis der foreligger en indreguleringsrapport, som bygherrer har godkendt eller hvis derforetages kontrolmålinger. Endvidere hvis fremløbs- og returtemperaturenafviger ± 5% i forhold til de dimensionerede.

Typiske årsager til afvigelser

• For høje returtemperaturer på de strenge, som er tættest ved varmecentralen,der er faldende returtemperaturer hen mod anlæggets yderender
• En for høj fremløbstemperatur i forhold til det projekterede
• En cirkulationspumpe, der er for stor
• Klager fra brugerne over dårlig komfort og udsving i rumtemperaturen)
• For lille afkøling
