Kontrol af virkningsgrad for ikke kondenserende naturgaskedler med en ydelse større end 400 kW

Før du begynder, kan du med fordel downloade og printe vores prælavede registreringsskema til denne test:

Download registreringsskema

Lovkrav

I Bygningsreglement 2018 kap. 12 §308 står der: ”Store olie- og gasfyrede centralvarmekedler med en nominel ydelse på mereend 400 kW, må højst have et røggastab på 7 pct. ved fuldlast og skal væreforsynet med røggaskøler, hvis temperaturforholdene i det tilsluttedevarmeanlæg er egnet til dette”.



Definition

I beregningen af virkningsgraden indgår røggastabet fra kedlen. I røggastabetindgår følgende parametre:

  • Iltprocenten (O2 %)
  • Røggastemperaturen (Trøg)
  • Frisklufttemperaturen (Tluft)

Beregningen af røggastabet foretages ved at benytte nedenstående formel:

Røggastab = (66)             (Trøg - Tfriskluft )     [%].       (66)

                    (21-02)               (100)                               (21-02)



Beregningen af virkningsgraden foretages ved at benytte nedenstående formel:

ηkedel = Røggstab + 0,5 (overfladetab) [%]

​Målepunkter og målemetoder

Ved eftervisning af kedlens virkningsgrad indgår følgende målepunkter:

  • Iltprocent via måling i skorsten

  • Røggastemperatur via måling i skorsten

  • Frisklufttemperatur vi måling i opstillingsrum eller kanaltilslutning til brænder

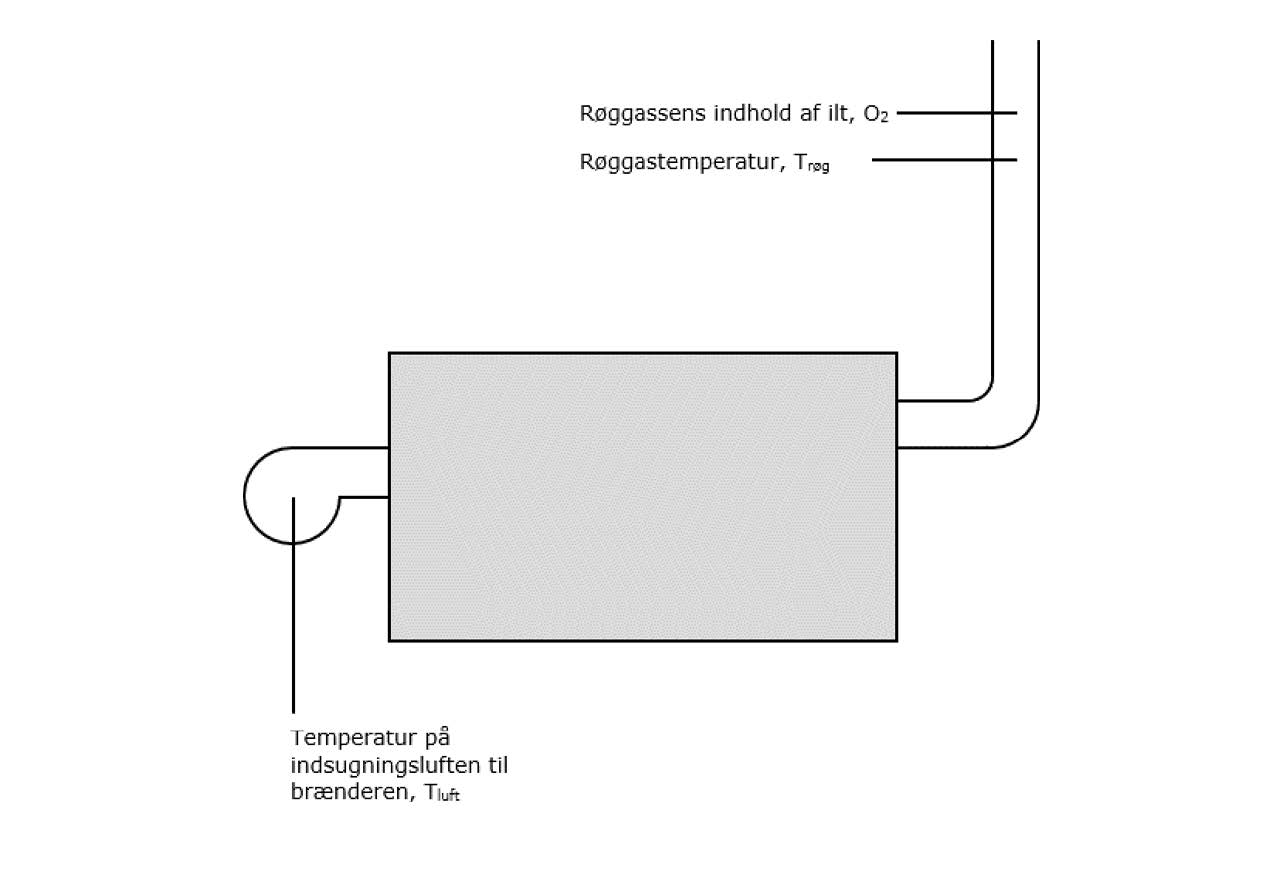

Principskitse
Forudsætninger for test:

Det kan være en udfordring at opnå den ønskede udetemperaturer for måling afvirkningsgraden. Virkningsgraden skal som udgangspunkt eftervises ved enudetemperatur der er lavere end 5°C.

For at sikre at kedlen yder den maksimale ydelse lukkes der for varmen iejendommen i 4 timer inden testen påbegyndes. Beboerne adviseres skriftligtom denne nedlukning af varmen.

Hvis kedlen er kondenserende, benyttes metoden beskrevet for kedler med enydelse mindre end 400 kW. Målingerne af iltprocenten, røggastemperaturen og frisklufttemperaturen vedmaksimum ydelse indtastes i Videncentrets excelværktøj til gaskedler (find det her)

(/etageejendomme/installationer/varmeinstallation/funktionsafproevningoverblik/) , og røggastabet beregnes. Røggastabet sammenholdes med kravet i BR15.

Omfang af test
Røggastabet eftervises for alle nye naturgaskedler.
Tidspunkt for testens gennemførelse
Testen gennemføres inden aflevering af anlægget til kunden.
Dokumentation

Der udarbejdes en funktionsafprøvningsrapport, der beskriver:

  • Oplysninger om hvem, der har udført funktionsafprøvningen

  • Hvilke forudsætninger og forhold målingen er udført under

  • Målepunkter

  • Måleudstyr der er anvendt samt hvor og hvornår dette sidst blev kalibreret

  • De opnåede måleresultater

  • Det samlede resultat

Acceptkriterium
Testen er acceptabel, hvis røggastabet maksimalt er på 7 pct. ved fuldlast. Hvis testen er acceptabel, beregnes der med Videncentrets excelværktøj tilgaskedler (find det her) (/etageejendomme/installationer/varmeinstallation/funktionsafproevningoverblik/) en skønnet/orienterende driftsvirkningsgrad for kedlen vedmaksimum ydelse.
Årsagertil afvigelser



Den indfyrede effekt er for stor. Størrelsen af den indfyrede effekt skal svare til bygningen varmebehov. En for høj indfyret effekt vil resultere i en høj røggastemperatur. Hvis denne er højere end ca. 180°C ved maksimalbelastning, skal det undersøges om det er muligt at reducere den maksimale indfyrede effekt.
