Funktionsafprøvning af gashybridvarmepumpe

Lovkrav

Bygningsreglement BR18 kap. 19 § 387 stk. 2: ”Varme- og køleanlæg skal projekteres og udføres som anvist i DS469 ”Varme- og køleanlæg i bygninger”.

I henhold til DS469 ”Varme- og køleanlæg i bygninger” skal centralvarmeanlæg forsynes med kontinuert, automatisk styring af fremløbstemperaturen efter varmebehovet.

Testen er frivillig, da den er ud over, hvad der kræves i BR18.

Definition

En gashybridvarmepumpe kombinerer enten en moderne kondenserende gaskedel eller en eksisterende kedel med en luft til vand-varmepumpe. Den sidste kombination kaldes en add-on løsning.

Når udetemperaturen er høj, er varmepumpens varmeydelse stor nok til at dække varmebehovet. Når temperaturen kommer under et bestemt niveau – typisk et sted mellem 0 og -5 °C – dækkes varmebehovet af gaskedlen alene. Hybridvarmeanlægget er forsynet med en automatik, der skal sørge for, at kun kedlen er i drift ved de lave temperaturer. Skiftet (bivalentpunktet) mellem varmepumpe- og kedeldrift afhænger af den aktuelle dimensionering.

Denne funktionsafprøvning omhandler ikke følgende styringer:

• Anlæg, hvor varmepumpens og kedlens drift styres efter priserne på gas og el (økonomisk styring)
• Anlæg, hvor varmepumpens og kedlens drift styres efter ønsket om bedst mulige effektivitet (miljøstyring)
• Anlæg, hvor varmepumpen og kedlen kan køre samtidig

Målepunkter og målemetoder

For at vurdere om hybridstyringen fungerer, skal der foretages samhørende målinger af følgende:

• Fremløbstemperatur (fra kedel)
• Udetemperatur

Til måling af fremløbstemperaturen fra varmeanlægget benyttes en kalibreret temperaturføler, som monteres i en dykrørslomme i fremløbsledningen. Hvis der ikke er monteret en dykrørslomme i fremløbsledningen, kan temperaturen måles på overfladen af ledningen med en termoføler, som forsynes med kontaktpasta og som isoleres.

Målingen af udetemperaturen foretages med en temperaturføler, der placeres i et egnet medie, som temperaturen kan ændres på. Det kan f.eks. være en tørblokskalibrator (Dry-block calibrator), som anvendes til at kalibrere temperaturfølere. Et specialiseret væskebad kan også benyttes.

Brugsanvisningen til det anvendte kalibreringsudstyr skal anvendes, så temperaturligevægten opnås.

Styringen indstilles således, at gaskedlen starter ved f.eks. -2 °C, og varmepumpen stopper ved samme temperatur. Udeføleren skal derfor placeres i et medie, der er -2 °C. Hvis varmepumpen fortsætter, må man sænke temperaturen yderligere, indtil kedlen kobler ind.

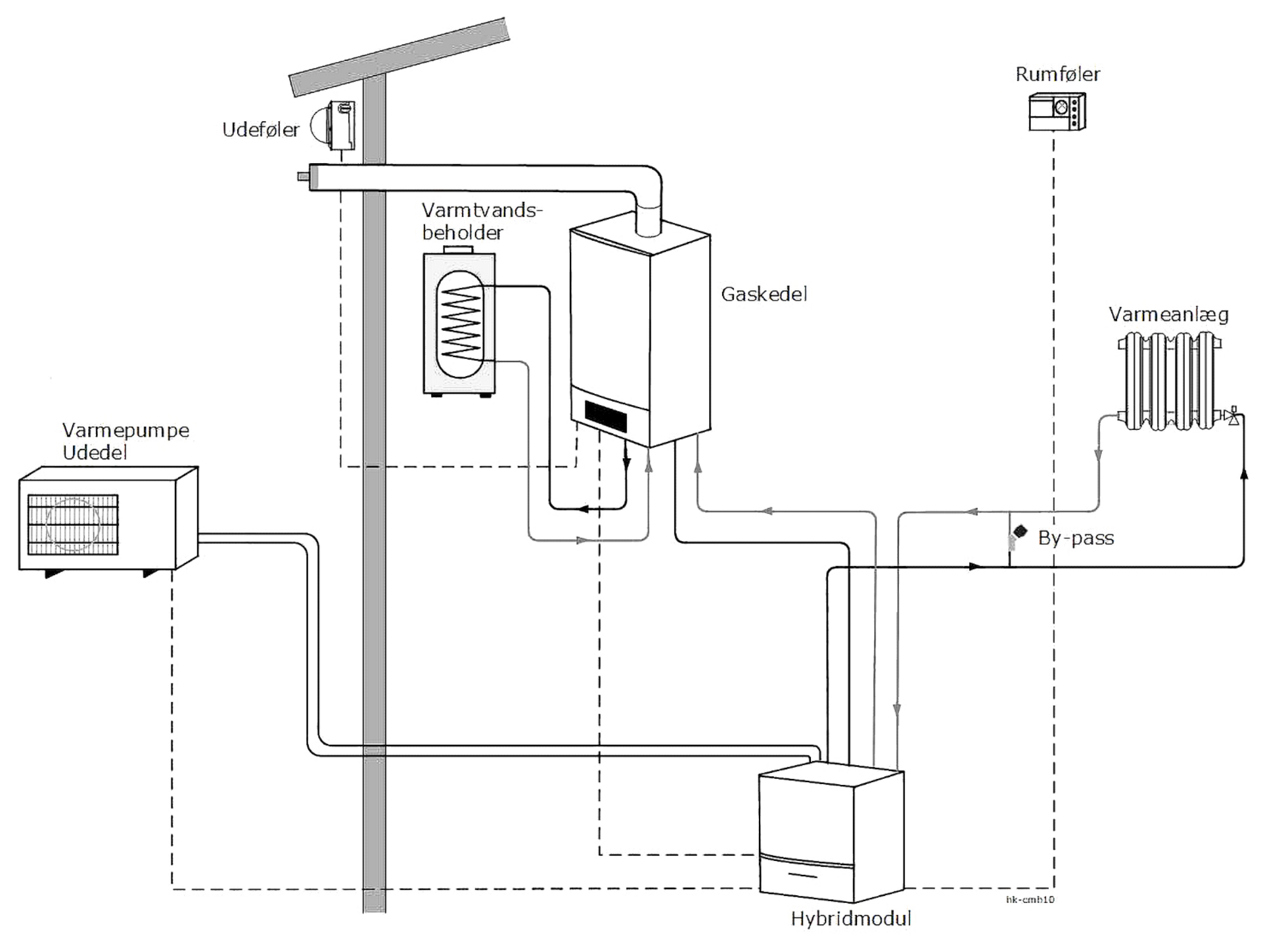

Principskitse

Forudsætninger

For at kunne udføre funktionsafprøvning af hybridstyringen skal følgende normalt være opfyldt:

• Der er indhentet dokumentation for projekteringen af varmeanlægget
• Dokumentationen skal indeholde en anvisning af en metode til afprøvning af hybridstyringen fra leverandøren, herunder hvorledes bivalentpunktet kan indstilles og aflæses

Omfang af test

Tidspunkt for testens gennemførelse

Dokumentation

Der udarbejdes en funktionsafprøvningsrapport, som beskriver:

• Oplysninger om hvem, der har udført funktionsafprøvningen
• Hvilke forudsætninger og forhold målingen er udført under
• Målepunkter
• Måleudstyr der er anvendt samt hvor og hvornår dette sidst blev kalibreret
• De opnåede måleresultater
• Det samlede resultat
• Hvem, der har udført funktionsafprøvningen

Acceptkriterium

Funktionsafprøvningens resultat med hensyn til hybridstyringen kan accepteres hvis:

• Bivalentpunktet afviger mindre end 2 °C fra den indstillede værdi. Hvis bivalentpunktet er indstillet til -2 °C, men kedlen først kobler ind ved -4 °C eller lavere, kan testen ikke accepteres.
• Bivalentpunktet er den udetemperatur, hvor der skiftes fra varmepumpedrift til kedeldrift.
• Når der skiftes fra kedel- til varmepumpedrift og omvendt, skal fremløbstemperaturen opretholdes. Hvis fremløbstemperaturen ved kedeldrift er indstillet og måles til f.eks. 50 °C ved -2 °C, men ændrer sig til f.eks. 45 °C ved skiftet til varmepumpedrift, kan testen ikke accepteres.

Årsager til afvigelser

• Forkert indstilling af bivalentpunktet
• Fejl i anlæggets instrumentering (primært temperaturfølere)
