Introduktion til funktionsafprøvning

Funktionsafprøvning af bygningers tekniske anlæg

1

Fordele ved funktionsafprøvning

2

Hvornår skal man i gang med funktionsafprøvning?

3

Kravspecifikation til funktionsafprøvning

4

Eksempler på indhold i funktionsafprøvninger

Fjernvarmeanlæg	Naturgasanlæg	Ventilationsanlæg (centrale og decentrale anlæg)
Indregulering Bygningsautomatik Fjernvarmeveksler Kontraventil i blandekreds ved direkte fjernvarme	Indregulering Bygningsautomatik Virkningsgrad Ydelse Styring og regulering (kaskadeinstallationer)	SFP-faktor Temperaturvirkningsgrad Automatik Luftfordeling

Kilde: Vejledninger om funktionsafprøvning for hhv. fjernvarme, naturgas og ventilation, udgivet af Byggeri og Energi

Eksempel på kravspecifikation til funktionsafprøvning

Eksemplet nedenfor viser en kravspecifikation til kontrol af SFP-faktor for centrale ventilationsanlæg. Det er angivet, hvad der skal måles, hvordan det måles, og hvad der måles op mod. Her testes det specifikke elforbrug til ventilation.

Test nr. 1	Kontrol af SFP-faktor for centrale ventilationsanlæg
Anlægs nr.:	Udført af:	Dato:
Lovkrav	I Bygningsreglement § 436 står der: ”Det specifikke elforbrug til lufttransport må ikke overstige 1.200 J/m³ udeluft ved grundluftsskiftet for ventilationsanlæg til etageboliger.”
Definition	Beregning af SFP-faktoren for centrale ventilationsanlæg er baseret på målinger af: Optagne effekter for motorer til indblæsnings- og udsugningsventilatoren (P_i og P_u) Den indblæste og udsugede luftmængde, der svarer til et grundluftskifte på 0,3 l/s pr. m² (q_grund) Beregningen foretages ved at benytte nedenstående formel: Image
Målepunkter	Ved eftervisning af anlæggets SFP-faktor indgår følgende målepunkter: Luftmængder opgjort via traversmålinger i kanaler eller målinger på trykudtag monteret på ventilatorerne Effektoptag foretaget på motorernes hovedrelæer i styreskabet eller på motorernes klemkasser

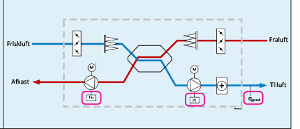

Principskitse	Image
Forudsætninger for test	I henhold til DS 447:2021, kapitel 9 "Prøvning, indregulering, aflevering, dokumentation og drift", skal et ventilationsanlæg være indreguleret af ventilationsentreprenøren. Det fremgår, at der skal udføres en funktionstest, som efterviser, at automatiksystemet fungerer som forudsat. Der leveres dokumentation for alle væsentlige parametre, som er: Indblæst og udsuget luftmængde Trykdifferenser over anlæg (suge- og trykside) samt komponenter Effektoptag og omdrejningstal for ventilatormotorer Temperaturvirkningsgrad for varmegenvindingsenhed
Omfang af test	SFP-faktoren eftervises for alle nye ventilationsanlæg med varmegenvinding.
Tidspunkt for testens gennemførelse	Testen gennemføres inden AB18-aflevering og anlæg. AB18 er "Almindelige Betingelser for arbejder og leverancer i bygge- og anlægsvirksomhed"
Testens varighed	Testens varighed skønnes at være 2-3 timer.
Metode for måling og dokumentation	Målingen af SFP-faktoren foretages med fuld varmegenvinding, dvs. eventuelle bypass spjæld skal være lukkede, eller rotoren (roterende veksler) skal køre med 100 % omdrejningstal. Målingen foretages ved de armaturtryktab, som brandnormen (DS 428) kræver.
Acceptkriterium	Testen er acceptabel, hvis den målte SFP-faktor maksimalt overstiger BR-kravet med 5 %.
Testens resultat	Er testens acceptkriterium opfyldt? Ja ☐ Nej ☐
Typiske årsager til afvigelser	Tryktabene i kanalsystemet inkl. komponenter (kanaler, bøjninger, lyddæmpere, indtags- og afkasthætter mv.) er højere end forudsat ved dimensioneringen. Tryktabene måles, analyseres og sammenholdes med forudsatte værdier. Tryktabene i ventilationsaggregatets komponenter (filtre, varmegenvindingsenhed, varmeflade mv.) er højere end forudsat ved dimensioneringen. Virkningsgrader for ventilator og motor er lavere end forudsat. Tryktabene samt virkningsgrader for ventilator og motor måles og analyseres. Luftmængderne afviger fra dem, der var forudsat ved den oprindelige opgørelse af SFP-faktoren. Manglende eller fejlagtig indregulering af ventilationsanlæg. Unøjagtige målinger af luftmængder og effektoptag. Defekte komponenter.

Eksempel: beregning af SFP-faktor i en etageejendom

I en etageejendom er der opsat et nyt ventilationsanlæg med genvinding.

Luftmængden er målt til 7.225 m³/h svarende til 2,01 m³/s.

Effekten på indblæsningsventilatoren er målt til 1.200 W.

Effekten på udsugningsventilatoren er målt til 1.100 W.

Den samlede effekt er 2.300 W.

SFP-faktoren udregnes til: 2.300 W/s delt med 2,01 m³/s, dvs. 1.144 W/s/m³, hvilket er under kravet på 1.200 W/s/m³.

Denne funktionsafprøvning godkender dermed ventilationsanlæggets ydeevne.
