Funktionsafprøvning af belysning

Dagslysstyring, zoneopdeling og bevægelsesmeldere

Før du begynder, kan du med fordel downloade og printe vores prælavede registreringsskemaer til denne test:

Download registreringsskema

Lovkrav

Bygningsreglement BR18 kap. 18 § 382 stk. 3: ”Arbejdsrum mv. og fællesadgangsveje skal forsynes med automatisk dagslysstyring, hvis der er tilstrækkeligt dagslys”.

Bygningsreglement 2018 kap. 18 § 382 stk. 5: ”Arbejdsrum mv. og fællesadgangsveje skal udføres med belysningsanlæg opdelt i zoner med mulighed for benyttelse efter dagslysforhold og aktiviteter.

I mindre arbejdsrum, eks. enkeltmandskontorer, kan kravet fraviges”.

Bygningsreglement BR18 kap. 18 § 382 stk. 4: ”Arbejdsrum mv. og fælles adgangsvejeskal hvor der kun er lejlighedsvis benyttelse, forsynes med bevægelsesmeldere.

Bestemmelsen gælder også baderum og toiletter i tilknytning til arbejdsrum mv. Anvendelse af bevægelsesmeldere kan udelades, hvor slukning af lyset kan giverisiko for ulykker, eller hvor lyskilderne ikke er egnet hertil”.

Definition

Lysstyring omfatter i denne sammenhæng automatisk dagslysstyring. Dagslysstyringen kan enten være on/off eller kontinuerlig.

Ved zoneopdeling forstå et belysningsanlæg og en styringsform, hvorbelysningen dæmpes mest i zoner med meget dagslys og mindre i zoner medmindre dagslys.

Lysstyring omfatter endvidere bevægelsesmeldere til automatisk tænd/sluk afbelysningsanlæg.

Målepunkter og målemetoder

Ud fra det samlede antal arbejdspladser udvælges 25% repræsentativt og opmåles. De 25 % benyttes ud fra et zone-perspektiv. Eksempelvis skal en zone med 20 cellekontorer, som har ensartet belysningsløsning, omfattes med målinger i 25 % af cellerne, svarende til 5 kontorer, efter kontrollantens valg. De øvrige kontorer skal ikke besøges. Det gælder både belysningsniveau og test aflyscensorer for dagslysstyring

Tilsvarende, en storrumszone med ensartet belysning, - her udvælges et antalmålepunkter som dækker repræsentativt for 25% af zonen. Er zonen fx 400 m måles i et område på ca. 100 m.

Hvis afprøvningen påviser fejl, kontaktes bygherre med henblik på at få udbedretfejlene eller omfanget af repræsentative arbejdspladser øges til 100%, hvisbygherre har udtrykt ønske om dette.

Der udlægges et målenet efter anbefalingerne i afsnit 4.4 i DS/EN 12464-1:2021.Det er bl.a. vigtigt, at målenettet ikke er sammenfaldende med armaturernesophængningsmønster.

Inden for dette målenet udvælges en række målepunkter til bestemmelse afbelysningsstyrken og regelmæssigheden. Forslag til målepunkter ses i tabel 9.1 iafsnit 9.5.1.

Kontorarbejdspladsers arbejdsfelt beregnes med højden 0,75 m, hvis ikke andet er opgivet i beregningsgrundlaget.

Rummene kontrolopmåles i færdigmøbleret tilstand. Hvis dette ikke kan lade sig gøre, fratrækkes 10% på de målte belysningsstyrker.

Måling af belysningsstyrken foretages med et luxmeter som er kalibreret indenfor et år og udføres, jf. DS/EN 12464-1, kap. 6.

Dagslysstyring og zoneopdeling

Kontrol af dagslysstyringen og zoneopdelingen foregår af flere omgange for at dække perioder med lavt og højt dagslysniveau. Afprøvning ved 'tusmørke' kan eventuelt ske med helt lukket solafskærmning, gardiner trukket for ellerlignende.

Hvis der anvendes styring med kontinuerlig regulering af belysningen, skal deteftervises at styringen fungerer efter hensigten og som beskrevet idokumentationen.

Der udføres en manuel afprøvning af om zoneopdelingen for belysningsanlægget er udført iht. byggeandragende. Følgende afprøves og registreres:

  • Almenbelysning tænder automatisk, når belysningsstyrken er under E forlokale/zone

  • Reguleringen fungerer jf. dokumentationen – konstateres for eksempel ved attrække gardiner for eller lukke solafskærmningen eller afblænde luxføleren

  • Belysningen dæmpes mest i zoner med meget dagslys og mindre i zoner medmindre dagslys

  • Ved maksimal dæmpning opfyldes kravene til belysningsstyrke

  • En hurtig måde at tjekke dette på er ved at belyse dagslyssensorenkontinueret med lys fra en kraftig lommelygte eller lignende, så man er sikker på, at lyset regulerer helt ned til minimum Emin i alle zoner. Det er vigtigt, at lyset fra denne lommelygte/andet lys ikke kan påvirke en luxmåling i en zone, efter at lyset er reguleret ned. Belysningen vi derved dæmpe, og skal såledesdæmpe mest i zonen tættest på vinduer, mindre i den næste zone og så fremdeles. Luxniveauer kontrolleres i alle berørte zoner.

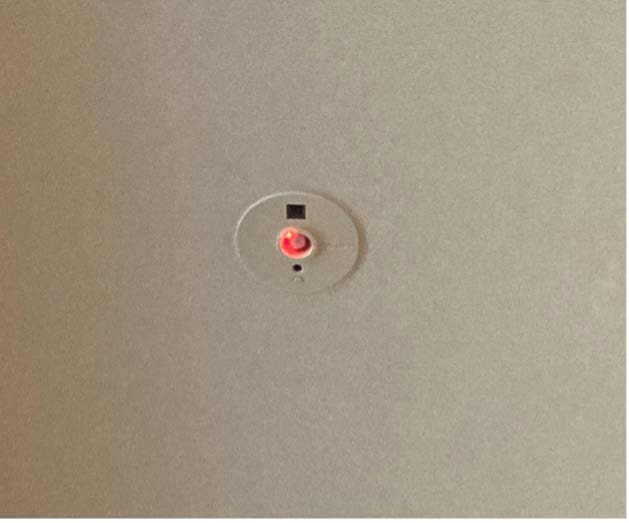

Bevægelsesmeldere

Der udføres en manuel afprøvning, der efterviser, at bevægelsesmelderenreagerer effektivt med hensyn til at reducere driftstiden for belysningsanlæggetog er i overensstemmelse med forudsætningerne i byggeansøgningen.

Følgende afprøves og registreres:

  • Lyset tænder umiddelbart, når en person træder ind i rummet/bevæger sig ind i sensorens detekteringsområde

  • Lyset slukkes efter tsluk minutter eller – i tilfælde af dagslysreguleringkombineret med bevægelsessensor – dæmpes til det niveau (f.eks. 10%), der enten er valgt som blivende thold (tærskelværdi) i den definerede arbejdstideller som en værdi, lyset dæmper ned til i en kortere periode, inden detslukker helt

  • Målt(e) tidsforsinkelse(r) tsluk /thold svarer til indstillingsværdi(er)

  • Sensorplacering og følsomhed er tilstrækkelig til ikke at slukke almen belysning ved stillesiddende/arbejdende person

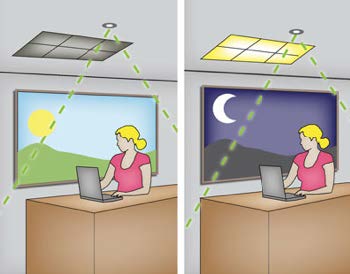

Principskitse

Forudsætninger

For at kunne udføre funktionsafprøvning af dagslysstyringen skal følgende være opfyldt:

  • Belysningsinstallationen er afsluttet og installeret med de projekteredelyskilder, armaturer og lysstyring
  • Den automatiske dagslysstyring er indreguleret og i drift
  • Der er indhentet dokumentation for indregulering af belysningsanlæggetssetpunkter og evt. beskrivelse af dagslysstyringen
  • Der er indhentet dokumentation i form af beskrivelser eller tegninger, derforklarer, hvor dagslyssensorer er placeret og hvilke arealer, de dækker
  • Hvis der anvendes automatisk styret solafskærmning, er der indhentet dokumentation for setpunkter og indreguleringsparametre, f.eks. solintensitet og eventuelt vindfølsomhed
  • Der måles med et luxmeter, som er kalibreret inden for et år
Omfang af test
Omfanget af testen er beskrevet i afsnittet ” Målepunkter og målemetode”.
Tidspunkt for testens gennemførelse
Testen gennemføres inden aflevering af anlægget til kunden.
Dokumentation

Der udarbejdes en funktionsafprøvningsrapport, der beskriver:

  • Oplysninger om hvem, der har udført funktionsafprøvningen
  • Hvilke forudsætninger og forhold målingen er udført under
  • Målepunkter
  • Måleudstyr der er anvendt samt hvor og hvornår dette sidst blev kalibreret
  • De opnåede måleresultater
  • Det samlede resultat
Acceptkriterium

Funktionsafprøvningens resultat for dagslysstyring, zoneopdeling og bevægelsesmeldere kan accepteres, hvis det konstateres, at den anvendte lysstyring reagerer i fuld overensstemmelse med dokumentationen anvendt til byggeandragende.

Afvigelser i forhold til byggeandragende, som ikke medfører et øget elforbrug til belysningsanlægget, kan dog accepteres, så længeminimumsværdier ifølge DS/EN 12464-1 er overholdt.

  • Typiske årsager til afvigelser
  • Defekte lysfølere/sensorer

  • Defekte styringsenheder

  • Forkert indstilling af lysfølere/sensorer

  • Forkert placering af lysfølere/sensorer
