Udskiftning af varmtvandsbeholder

Varmtvandsbeholderen dimensioneres efter DS 439, Norm for vandinstallationer.

Varmtvandsbeholderen skal under hensyntagen til varmtvandsstedernes antal og brug kunne yde en tilstrækkelig vandmængde og vandstrøm med en temperatur, der passer til formålet.

Se kapitel 2 i DS 439.

De væsentligste data for varmtvandsbeholderen er den effekt, som varmefladen kan tilføre vandet og beholderens volumen.

I den forbindelse anvendes:

• Det effektive beholdervolumen V_eff (det volumen vand, der kan tappes fra beholderen med varmtvandstemperatur T_v,0, før vandets afgangstemperatur er sunket til under en given afgangstemperatur T_v,min). Beholderens geometriske volumen V~1,4 * V_eff.
• Den effektive beholderydelse P_eff. Det vil sige den effekt, som varmefladen kan yde kontinuert ved en given effekttilførsel og ved opvarmning af brugsvandet fra en given koldtvandstemperatur T_k til den varmtvandstemperatur T_v som kan opnås ved den valgte vandstrøm q_v. Den effektive beholderydelse, som aflæses i leverandørernes kataloger, er for rene varmeflader. Effekten skal derfor korrigeres for belægninger med ca. 15 %.

På baggrund af tappeprogrammer, der kan ses i DS 439 kapitel 2.5.2.1.2. ”Vandvarmere til flere tapsteder i en helårsbolig”, er nedenstående dimensioneringsdiagram udarbejdet.

I diagrammet ses den effektive beholderydelse P_eff som funktion af beholderens effektive volumen V_eff.


Eksempel

I et enfamiliehus er der installeret en gaskedel med en maksimal effekt på 14 kW. Kedlen har varmtvandsprioritering, og den maksimale effekt tilføres beholderen ved varmtvandsproduktion. Der er installeret badekar i boligen, der har et normalt varmtvandsbehov.

Effekten skal som tidligere nævnt korrigeres for belægninger på varmefladen i varmtvandsbeholde-ren med ca. 15 %. Effekten P_o, der kan overføres til brugsvandet, er derfor:

P_o = 14 kW/1,15 = 12 kW

Ved hjælp af ovenstående figur kan beholderens effektive volumen bestemmes til ca. 45 liter.

Beholderens geometriske volumen kan herefter bestemmes til:

V = 1,4 * 45 liter = 63 liter

Der kan nu vælges en beholder på 60 liter (standardstørrelse).

Ovenstående beregningseksempel viser, hvilken størrelse beholder der bør vælges, hvis man dimensionerer efter DS 439. Hvis man har et vandforbrug og et dagligt tappeprogram, der afviger væsentligt fra standard-tappeprogrammet i DS 439 – f.eks. fordi der er 2 badeværelser, som ofte benyttes samtidig – kan man benytte nedenstående figur til at bestemme beholderstørrelsen.


Hvis varmtvandsbehovet i enfamiliehuset i stedet for "normalt" er stort (12-15 liter pr. minut i 10 min.), skal beholderen ifølge ovenstående figur være et sted mellem 105 og 135 liter.

I det tilfælde vil man typisk vælge en beholder på 110 liter. Næste standardstørrelse er 160 liter.

Ifølge vandnormen skal en varmtvandsbeholder altid opstilles i et frostsikret rum. Varmtvandsbeholderen bør placeres i rum nær tappesteder - gerne i fyrrum.

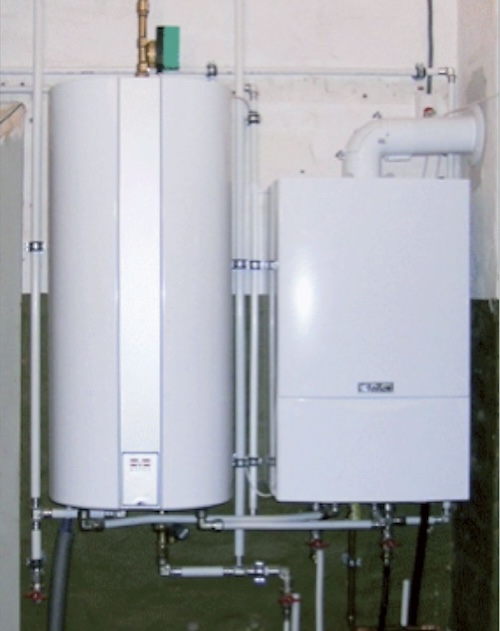

For at undgå varmetab bør varmtvandsbeholderen opstilles så tæt på den varmeproducerende enhed (f.eks. naturgaskedlen) som muligt.

Ved valget af opstillingssted skal der tages hensyn til den fyldte vægt af varmtvandsbeholderen (ved ophængning).

Montering af tilslutningsrør til den varmeproducerende enhed og brugsvandssystemet samt elinstallation foretages som angivet i installationsvejledningen.

Kedlen eller fjernvarmeinstallationen bør have varmtvandsprioritering. Varmtvandsprioritering betyder, at rørsystem, komponenter og automatik er monteret således, at kedelanlægget eller fjernvarmeinstallationen prioriterer energien til det varme brugsvand højere end til husets rumopvarmning.

Efter installationen sættes anlægget i drift. Det sker som følger:

• Varmtvandsbeholderen påfyldes på centralvarmesiden via en aftapnings-/påfyldningshanen på kedlen eller installationen.
• Varmtvandsbeholderen påfyldes på brugsvandssiden.
• Anlægget udluftes på både centralvarme- og brugsvandssiden.
• Det kontrolleres, at alle rørforbindelser er tætte.
• Varmekilden startes.

Indstillingen af varmtvandstemperaturen skal være mellem 50 og 55 °C. Hvis temperaturen kommer over 60 °C, vil der ske en kraftig udfældning af kalk, både i systemet og på varmtvandsbeholderen varmeveksler. Øget kalklag på overfladerne giver en dårlig afkøling.

Af hensyn til risikoen for bakterievækst bør vandet i varmtvandsbeholdere kunne opvarmes til mindst 60 °C.

Når arbejdet er udført, afleveres en brugermanual til kunden. Brugermanualen skal indeholde en beskrivelse af beholderen (inkl. tekniske data), sikkerhedsforskrifter og en betjeningsvejledning.
