Skarrild Skole gik fra oliefyr til varmepumpe og skar 70 % af energiforbruget
Skarrild Skole ved Herning konverterede i 2023 fra oliefyr til varmepumper med vejrkompensering og intelligent styring. Projektet har givet en årlig energibesparelse på 138.000 kWh svarende til 70 % af energiforbruget. Det skærer markant i skolens varmeudgifter og klimaaftryk.
Fakta
Bygningstype
Offentlig Skole på 2.812 m2
Lokation
Skolevejen 6, 6933 Skarrild
Renoveringstiltag
Varmepumpeanlæg med SMO-styring
Renoveringsår
2023
Energiforbrug før/efter
210.000 kWh/år -> 62.000 kWh/år
Fordele
70 % energibesparelse
96 % CO2-besparelse
Fremtidssikret varmeforsyning
Ved at kombinere varmepumper og intelligent styring har vi fremtidssikret varmeforsyningen og sparer 70 % af energiforbruget.
Herning Kommune
| Indsats | Før | Efter |
|---|---|---|
| Konvertering fra oliefyr til varmepumpe | Oliefyr forsynet fra nedgravet olietank uden for varmecentralen | Kaskadeløsning med 7 stk. 20 kW varmepumper |
| Udskiftning af el-hovedtavle | Forældet hovedtavle | Ny hovedtavle med allerede isatte målere |
| Installation af automatik | Olieanlæg uden styring | Varmepumpeanlæg med SMO-styring med vejrkompensering og intelligent styring |
| Udskiftning af radiatorer | Radiatorer dimensioneret til ældre olieanlæg | Radiatorer dimensioneret til ny varmeforsyning med varmepumper |
Sådan foregik det

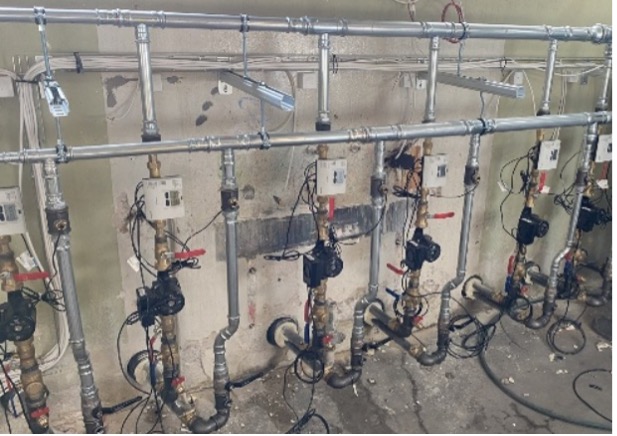

Skarrild Skole er opført i 1964. Både varmeanlæg og automatik i skolen var gamle og havde ikke været optimeret længe. Herning Kommune valgte derfor, at skolens oliefyr skulle erstattes af en energieffektiv varmeforsyning med varmepumper og ny automatik.
Beslutningen følger kommunens overordnede plan om at udfase fossile brændsler og mindske CO2-udledning. Samtidig fremtidssikres infrastruktur, da elektrificering gør kommunen mere resilient over for svingende energipriser.
Forberedelse
I forberedelsen til konvertering fra oliefyr til varmepumpeforsyning blev følgende arbejde udført:
- Dimensionering af radiatorer
- Søgt tilskud til konvertering til varmepumpeanlæg
- Undersøgt udendørs placering af varmepumper
- Rådgivning til byggestyring
Byggestyring inkluderede hjælp til forberedelse og udbud til installation og endelig fejl- og mangelgennemgang.
Udførelse
Oliefyret blev afmonteret, og olietanken blev bundsuget og fjernet. Elinstallationen på lokationen havde ikke tilstrækkelig kapacitet til at forsyne det nye varmepumpeanlæg, så for at udvide kapaciteten blev der med en styret underboring lagt nye el-kabler ind til bygningen.

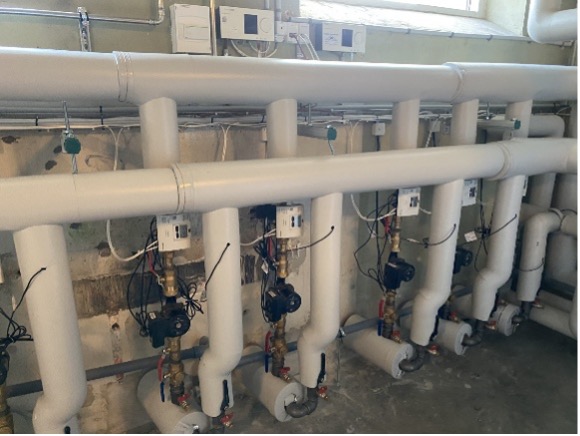

Varmepumperne blev installeret som en kaskadeløsning med 7 stk. 20 kW varmepumper, og anlægget blev installeret med SMO-styring. Da det var et ældre centralvarmeanlæg, blev hovedtavlen også udskiftet til en ny med allerede isatte målere. Det blev gjort for at sikre kapacitet og for at undgå skader i forældede relæer. I forbindelse med konverteringen til varmepumper er nogle radiatorer blev udskiftet, for at varmeanlægget kunne opvarme de enkelte rum tilstrækkeligt. Samlet set er følgende tiltag blevet udført:
- Bortskaffelse af oliefyr og tank
- Underboring og nye elkabler
- Installation af varmepumper
- Udskiftning af hovedtavle
- Udskiftning af radiatorer
Projektet blev afsluttet med en fejl- og mangelgennemgang samt funktionsafprøvning.
Konklusion
Varmepumperne på Skarrild Skole kører med en gennemsnitlig COP på 3,3. Det vil sige, at skolen får leveret 3,3 kWh varme, hver gang varmepumperne bruger 1 kWh strøm.
Det giver grund til at glæde sig, mener Jesper Klausen, der er fagkoordinator i Energi og teknik, kommunale ejendomme i Herning kommune.
"Det er resultatet af et grundigt forarbejde og efterfølgende kvalitetssikring og viser, at en velplanlagt varmekonvertering kan skabe markante resultater. Med korrekt dimensionering og intelligent styring har skolen opnået store besparelser på både energi, økonomi og CO₂-udledning, samtidig med at varmeforsyningen er blevet mere robust og fremtidssikret."
Den effektive drift sikres med SMO-styring med vejrkompensering og intelligent styring efter nordpool's day-ahead el-marked. Vejrkompenseringen sikrer, at fremløbstemperaturen sænkes, når udetemperaturen stiger, imens den intelligente styring blandt andet sikrer, at varmepumpen udnytter strømmen, når den er billig. Den nye hovedtavle med elmålere er desuden klargjort til datahjemtagning ind mod Herning Kommune, så kommunen løbende kan holde øje med om systemerne driftes optimalt.
Besparelser som følge af projektet:
- Energibesparelse: 70 % eller ca. 138.000 kWh/år
- Økonomisk besparelse: 69 % eller ca. 230.000 kr./år
- CO2-reduktion: 96 % eller knap 54.000 kg CO2/år
Nedgravet olietank
Når en nedgravet olietank skal fjernes, skal al restindhold fjernes, så det ikke ender i jorden. For at sikre dette blev der lavet en bundsugning. Olietanken blev gravet op og hullet udfyldt med jord.
El-kapacitet
Med 7 nye varmepumper var det vigtigt at undersøge, om varmecentralen var rustet til at håndtere større elinstallationer. På Skarrild Skole havde det amperemæssige leveringsomfang ikke tilstrækkelig kapacitet til forsyning af det nye varmepumpeanlæg. For at øge kapaciteten blev der udført styret underboring til at anlægge nye elkabler ind til bygningen. Det var også nødvendigt at udskifte hovedtavlen for at sikre, at den kunne håndtere større installationer.

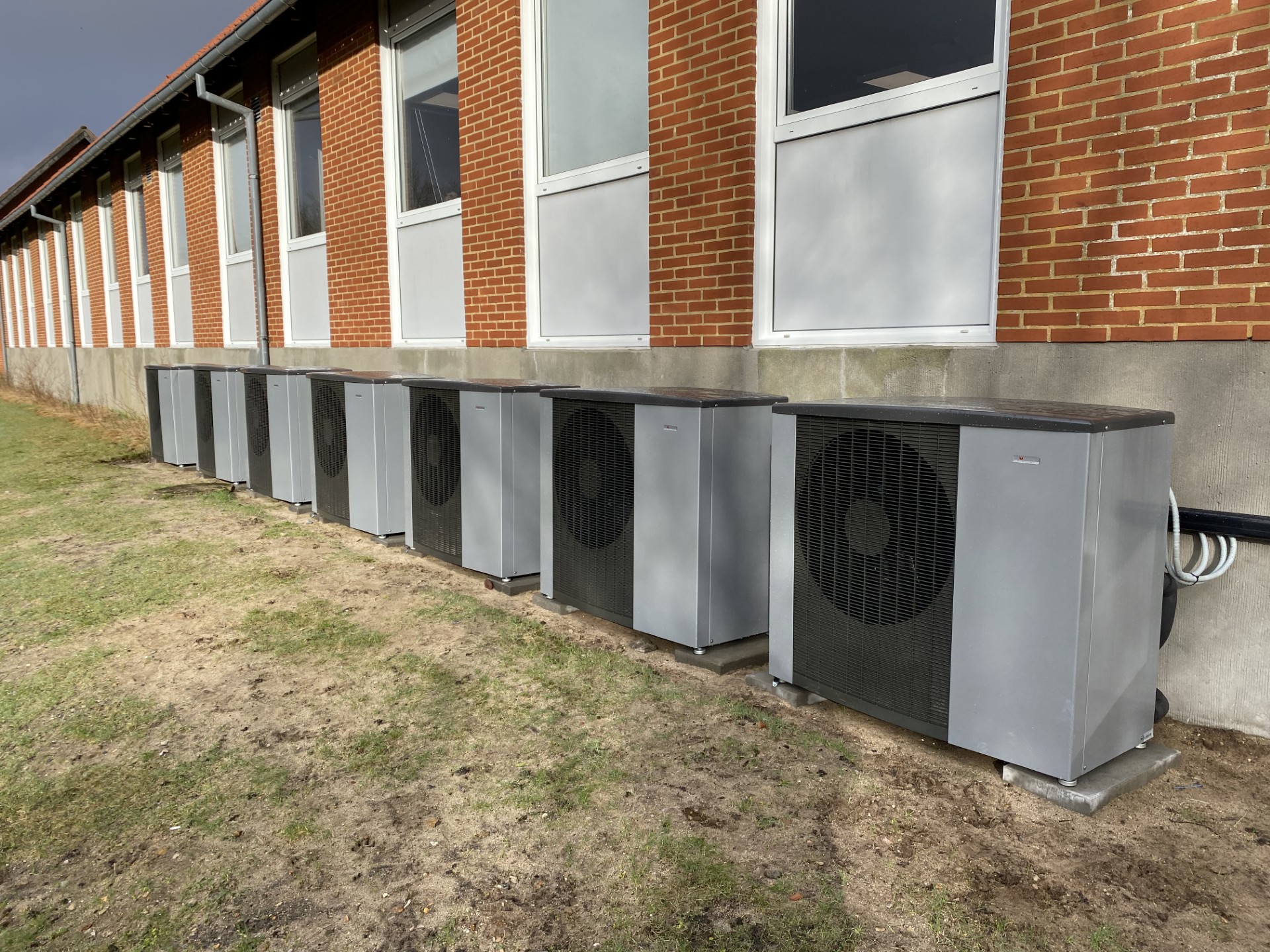

Placering af varmepumpernes udedele
Varmepumperne skulle overholde krav til placering. På Skarrild Skole kunne de placeres umiddelbart uden for varmecentralen væk fra leg og undervisning.
Uvished om varmebehov og dimensionering af radiatorer
Det var vigtigt at sikre, at varmeanlægget kunne opvarme Skarrild Skole tilstrækkeligt efter skift af varmekilde. Radiatoranlæg blev derfor dimensioneret efter den nye varmeforsyning. Det skete ved at udskifte enkelte radiatorer til nye radiatorer med en større varmeflade.
Der var dog en risiko for, at der ville blive behov for udskiftning af flere radiatorer. Derfor valgte installatøren, bygherre og rådgiver at lave en fastprisliste på radiatorudskiftninger, som også var gældende efter endt konvertering til yderligere udskiftninger efter behov.
Byggestyring fra udbud til endelig gennemgang af fejl og mangler
For at sikre, at energirenoveringen omfattede alle nødvendige dele og blev ført ordentligt til dørs, valgte Skarrild Skole at få hjælp til byggestyring på selve installationen lige fra udbud til endelig fejl og mangel gennemgang.
Energikrav til renoveringen
Energikrav i Bygningsreglementet, som tiltagene skulle leve op til.
- Ved radiatoranlæg: Årsvirkningsgrad = SCOP-værdi > 2,83
- Hvis varmepumpens elforbrug overstiger 3.000 kWh/år, skal det måles
- Funktionsafprøvning skal foretages
- Der skal foreligge en drifts- og vedligeholdelsesmanual
- Installationer skal projekteres, installeres og vedligeholdes, så unødvendigt energiforbrug undgås
- Krav til placering af varmepumpernes ude-del
Installationen skal udføres, så den lever op til gældende standarder for vand- og varmeinstallationer, herunder DS 469 for varmeanlæg, DS 452 for isolering af tekniske installationer og DS 439 for dimensionering af vandinstallationer.
Gode råd til andre
Tjek, at varmeanlægget er dimensioneret, så det kan opfylde bygningens varmebehov med den nye varmekilde
Tjek el-kapaciteten ved skift til eldrevet varmekilde, og udbyg kapaciteten ved behov
Installer vejrkompensering og intelligent styring i samme omgang for at optimere driften
Arkitektoniske overvejelser
En luft til vand-varmepumpe kan blive meget synlig på en bygnings facade, og det gjaldt også for Skarrild Skole. Placeringen blev derfor overvejet nøje i dialog med installatøren. Varmepumperne er placeret, så de både er effektive og påvirker bygningens arkitektoniske udtryk mindst muligt.
