Funktionsafprøvning af belysning i ikke-beboelse

Udvælgelse af måleområde

Der udvælges et område, der dækker mindst 25 % repræsentative arbejdspladser (og mindst 1 konkret arbejdsplads). De 25 % fastlægges ud fra et zone-perspektiv.

Eksempler:

• I en zone med 20 cellekontorer, som har en ensartet belysningsløsning, skal der måles i 25 % af kontorerne, svarende til 5 kontorer. De øvrige kontorer skal ikke besøges.
• I en storrumszone med ensartet belysning udvælges et måleområde som dækker repræsentativt for 25 % af zonen. Er zonen f.eks. 400 m², skal der måles i et område på ca. 100 m².

Derudover udvælges enkelte typiske områder med normal færdsel, fx gange og trapper, til måling. Det anbefales at udvælge områderne, så de dækker de forskellige belysningsformer, som måtte være anvendt, og at de udvælges med særligt fokus på sikkerhed. Trapper skal altid kontrolleres.

Hvis afprøvningen påviser fejl, kontaktes bygherre med henblik på at få udbedret fejlene - eller du kan teste igen med et større omfang af repræsentative arbejdspladser, hvis bygherre foretrækker dette.


Dagslysstyring

Kontrol af dagslysstyringen foregår af flere omgange for at dække perioder med lavt og højt dagslysniveau. Afprøvning ved 'tusmørke' kan eventuelt ske med helt lukket solafskærmning, gardiner trukket for eller lignende.

Følgende afprøves og registreres:


• Målte belysningsstyrker E_min og E_max svarer til indstillingsværdien.
• Almenbelysning tænder automatisk, når belysningsstyrken er under E_min for lokale/zone, og der er konstateret persontilstedeværelse, hvis der anvendes bevægelsesmelder. Den slukker automatisk ved konstateret personfravær efter t_sluk minutter for kontorlokale.
• Reguleringen fungerer jf. dokumentationen – konstateres for eksempel ved at trække gardiner for eller lukke solafskærmningen eller afblænde luxføleren
• Hvis der er automatisk solafskærmning, aktiveres den når belysningsstyrken er over E_max for lokale/zone.

Bevægelsesmeldere

Der udføres en manuel afprøvning, der efterviser, at bevægelsesmelderen reagerer effektivt for at reducere driftstiden for belysningsanlægget og er i overensstemmelse med forudsætningerne i byggeansøgningen.

Følgende afprøves og registreres:

• Lyset tænder umiddelbart, når en person går ind i rummet.
• Lyset slukkes efter t_sluk minutter uden bevægelse. I tilfælde af dagslysregulering kombineret med bevægelsessensor, dæmpes til det niveau (f.eks. 10 %), der enten er valgt som blivende t_hold (tærskelværdi) i den definerede arbejdstid eller som en værdi, lyset dæmper ned til i en kortere periode, inden det slukker helt.
• Målt tidsforsinkelse (den tid, lyset forbliver tændt efter sidste registrerede bevægelse) svarer til indstillingsværdi.
• Sensorplacering og følsomhed er tilstrækkelig til ikke at slukke almenbelysning ved stillesiddende/arbejdende person.

Zoneopdeling

Der udføres en manuel afprøvning af, om zoneopdelingen for belysningsanlægget er udført iht. byggeansøgning. Følgende afprøves og registreres

• Belysningen dæmpes mest i zoner med meget dagslys og mindre i zoner med mindre dagslys.

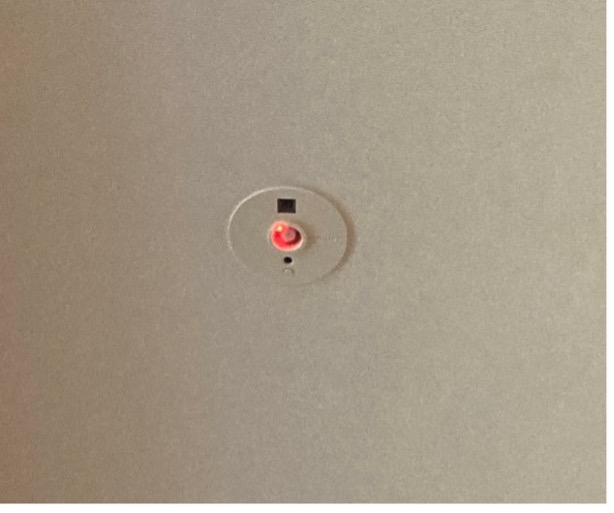

• Ved maksimal dæmpning opfyldes kravene til belysningsstyrke. En hurtig måde at tjekke det på er ved at belyse dagslyssensoren kontinuerligt med lys fra en kraftig lommelygte eller lignende, så lyset regulerer helt ned til minimum E_min i alle zoner. Belysningen skal således dæmpe mest i zonen tættest på vinduer, mindre i den næste zone osv. Luxniveauer kontrolleres i alle berørte zoner.

For at kunne udføre funktionsafprøvning af lysstyringen skal følgende være opfyldt:

• Belysningsinstallationen er afsluttet og installeret med de projekterede lyskilder, armaturer og lysstyring.
• Automatiske styringer som dagslysstyring og bevægelsesmeldere er indreguleret og i drift.
• Der er indhentet dokumentation for indregulering af belysningsanlæggets setpunkter, zoneopdeling og evt. beskrivelse af kontinuerlig regulering.
• Hvis der anvendes bevægelsesmeldere, dagslyssensorer eller kombimeldere, er der indhentet dokumentation i form af beskrivelser eller tegninger, der forklarer, hvor de er placeret, og hvilke arealer de dækker.
• Hvis der anvendes automatisk styret solafskærmning, er der indhentet dokumentation for setpunkter og indreguleringsparametre, fx solintensitet og eventuelt vindfølsomhed.

Omfanget af testen er beskrevet i afsnittet ”Målepunkter og målemetode”.

Testen gennemføres inden aflevering af anlægget til kunden.
