Her er din vejledning til funktionsafprøvning af belysningsanlæg i ikke-beboelse. Brug den til at sikre effektiv belysning, der lever op til lovkrav.
Her får du vejledning om Bygningsreglementets krav til:
Belysningsstyrke
Regelmæssighed
Farvegengivelse
Ubehagsblænding
1-2 skal testes i funktionsafprøvningen, mens 3-4 kan aflæses eller beregnes. Nedenfor kan du læse om kravene, se eksempler og hente skema til test af 1 og 2.
Bygningsreglementet henviser til minimumskrav til driftsbelysningsstyrken Ēm og regelmæssighed Uo i forskellige situationer. Belysningsstyrken defineres som den gennemsnitlige lysmængde, der falder på et givent areal og måles i lux, som svarer til lumen pr. kvadratmeter. Middelbelysningsstyrken skal overholde krav til driftsbelysningsstyrken og beregnes som:
Em = sum af alle målte lux-værdier / antal målte lux-værdier
Kravet til belysningsstyrke angives som ”vedligeholdt driftsbelysningsstyrke”. Belysningsanlægget skal derfor kunne levere mere lys ved ibrugtagning af anlægget, da lyset med tiden vil blive svagere grundet f.eks. slid og snavs.
Den nødvendige startbelysningsstyrke Ei beregnes ud fra kravet til vedligeholdt belysningsstyrke Em og vedligeholdelsesfaktoren fm:
Ei = Ēm / fm
Vedligeholdelsesfaktoren bestemmes ud fra det valgte belysningsarmatur, miljøet og vedligeholdelsesplanen.
Den vedligeholdte belysningsstyrke skal måles på alle relevante flader. Det gælder både arbejdsfeltet og andre flader som lofter og vægge.
Kravene til belysningsstyrke kan findes i DS/EN 12464-1, Afsnit 7.
Belysningens regelmæssighed Uo beskriver variationen i lysets fordeling (Uniformity of illuminance) på en flade. Regelmæssigheden Uo beregnes som:
Uo = laveste målte lux-værdi Emin / Em
Der stilles krav til, at lyskilder skal gengive farver i omgivelserne med en tilstrækkelig høj nøjagtighed, afhængig af arbejdsopgaven. Dette angives som lyskildens farvegengivelsesindeks Ra (også kaldet CRI - Color Rendering Index) og måles på en skala fra 0-100, hvor 100 svarer til sollys.
På steder, hvor personer arbejder permanent skal Ra være mindst 80. Der kan være øgede krav i lokaler som kantiner, køkkener, badeværelser og krea-rum, hvor det er ekstra vigtigt med korrekt farvegengivelse.
Farvegengivelsesindekset Ra kan aflæses i armaturets datablad og er derfor ikke beskrevet yderligere i denne funktionsafprøvning.
For at undgå ubehagsblænding stiller Bygningsreglementet krav til UGR-værdien (Unified Glare Rating): Den må ikke overstige grænseværdien RUGL.
UGR-værdien i et lokale kan bestemmes vha. UGR-tabelmetoden ud fra armaturets lysfordeling, lokalets dimensioner, overfladereflektanser samt armaturplacering. Ofte angiver producenten en UGR-tabel for belysningsarmaturet, så du kan aflæse UGR-værdien.
UGR-tabelmetoden forudsætter, at der er:
Hvis de reelle forhold afviger fra disse betingelser, kan det være nødvendigt at regne UGR-værdien ud fra formlen angivet i DS/EN 12464-1, Afsnit 5.5.3.2.
Da UGR-værdien kan aflæses eller beregnes, er den ikke beskrevet yderligere i denne funktionsafprøvning.
I nedenstående tabel kan du se eksempler på krav til belysningsstyrke i arbejdsfeltet/aktivitetsområdet for udvalgte typer lokaler, jf. DS/EN 12464-1.
Belysningen skal som minimum overholde de påkrævede værdier. Belysningsstyrken bør øges, hvis kontekstbestemte forhold som særligt vigtigt synsarbejde eller lavt dagslysniveau kræver det. I disse tilfælde benyttes de modificerede værdier i skemaet.
| Type | Middelbelysningsstyrke på arbejdsplanet Ēm [lux] | Regelmæssighed U0 | Farvegengivelsesindeks Ra | UGR-grænseværdi RUGL | Specifikke krav | |
|---|---|---|---|---|---|---|
| Påkrævet | Modificeret* | |||||
| Gange og trapper | 100 | 150 | 0,40 | 40 | 28 | Belysningsstyrke måles ved gulvniveau. |
| Kontorarbejde, skærmarbejde | 500 | 1.000 | 0,60 | 80 | 19 | Belysning bør kunne reguleres. Belysningsstyrke måles i en højde på 0,75 m. |
| Legerum i børnehaver og vuggestuer | 300 | 500 | 0,40 | 80 | 22 | Belysningsstyrke måles ved gulvniveau. |
| Undervisningslokaler | 500 | 1.000 | 0,60 | 80 | 19 | Belysning bør kunne reguleres. Belysningsstyrke måles i en højde på 0,75 m. |
*Modificeret: Tager højde for almindelige kontekstbestemte tilpasninger, såsom: Særligt vigtigt synsarbejde, detaljer i synsopgaven er usædvanligt små eller med ringe kontraster, arbejdet udføres over en usædvanligt lang periode, lav dagslystilgang, bygningsbrugere med nedsat syn (f.eks. ældre borgere).
For komplette tabeller med belysningskrav, se DS/EN 12464-1, Afsnit 7.
Bygherre kan vælge at stille særlige krav efter behov, f.eks.:
Test af belysningsstyrke og regelmæssighed hænger sammen og gennemføres samtidig. Før du begynder, kan du med fordel downloade og printe vores registreringsskema til testen:
|
Lovkrav |
Ifølge Bygningsreglementet kap. 18 § 382, skal arbejdsrum mv. og fælles adgangsveje have elektrisk belysning i fornødent omfang. Arbejdspladsbelysning skal udføres i overensstemmelse med DS/EN 12464-1 Lys og belysning – Belysning ved arbejdspladser – Del 1: Indendørs arbejdspladser. |
|||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Definition |
Belysningsstyrke Belysningsanlægget skal være i stand til at levere den belysningsstyrke der kræves i henhold til Bygningsreglementet. Belysningsstyrken måles i lux og er et mål for lysmængden pr. arealenhed på en belyst flade. Regelmæssighed Belysningsanlægget skal være i stand til at levere den regelmæssighed, der kræves i henhold til Bygningsreglementet. Regelmæssigheden af belysningen U0 defineres som minimumsbelysningsstyrken Emin divideret med middelbelysningsstyrken, Em. |
|||||||||||||||||||||||||||||||||
|
Målepunkter og målemetode |
Udvælgelse af måleområde Der udvælges et måleområde, der dækker mindst 25 % repræsentative arbejdspladser (og mindst 1 konkret arbejdsplads). Eksempler:
Derudover udvælges enkelte typiske områder med normal færdsel, fx gange og trapper, til måling. Det anbefales at udvælge områderne, så de dækker de forskellige belysningsformer, som måtte være anvendt, og at de udvælges med særligt fokus på sikkerhed. Trapper skal altid kontrolleres. Målenet og målepunkter Der udlægges et målenet i måleområdet. Som udgangspunkt bør målenettet være identisk med beregningsnettet som blev brugt til projektering, såfremt det er udført korrekt efter DS/EN 12464-1. Målenettets maskestørrelse bestemmes ved brug af afsnit 5.4 i DS/EN 12464-1. I tabellen nedenfor fremgår eksempler på maskestørrelse ud fra længden af en af siderne i måleområdet.
* Side 1 er som udgangspunkt den længste side i måleområdet. Dog vælges den korte side som side 1, hvis den lange side er mindst dobbelt så lang som den korte (forhold ≥ 2). Antallet af målepunkter langs side 2 findes ved at dividere længden af side 2 med maskestørrelsen og afrunde til nærmeste hele tal, så maskerne bliver så kvadratiske som muligt. Målingerne foretages i centrum af maskerne, og der måles i alle målepunkterne i målenettet. Undtagelse i randzonen Et bånd langs væggen kaldet randzonen kan undlades, hvis der ikke skal arbejdes i området. Bredden af båndet langs væggen skal som udgangspunkt være mindsteværdien af 0,5 m eller 15 % af den korteste side i måleområdet. Vær dog opmærksom på lokalets brug. For lokaler i daginstitutioner bør randzonen sættes til 0,1 m, da der typisk er aktivitet helt ud til væggen. Afstanden mellem målepunkter bør ikke være sammenfaldende med afstanden mellem armaturer. For kontorarbejdspladser måles der i en højde på 0,75 m, hvis ikke andet er opgivet i beregningsgrundlaget. |
|||||||||||||||||||||||||||||||||
|
Måleudstyr |

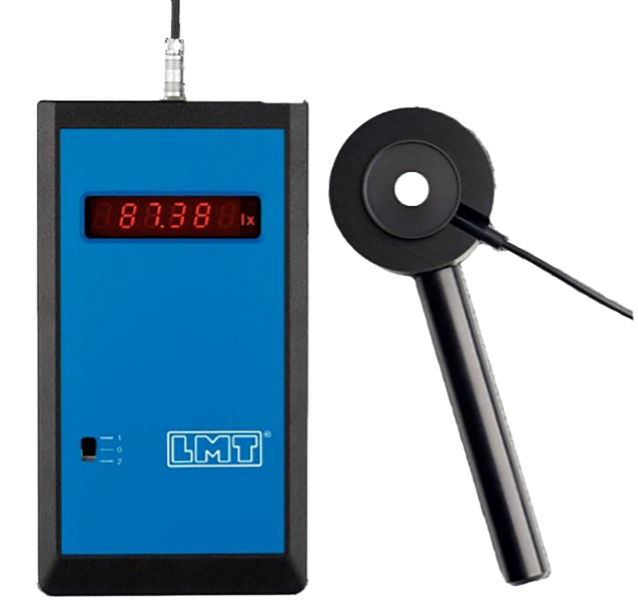

Du kan måle belysningsstyrken med et luxmeter, som er kalibreret inden for 1 år og udføres, jf. DS/EN 12464-1, kap. 6.
|
|||||||||||||||||||||||||||||||||
|
Forudsætninger |
For at kunne udføre funktionsafprøvning af belysningsstyrken skal følgende være opfyldt:
|
|||||||||||||||||||||||||||||||||
|
Omfang af test |
Omfanget af testen er beskrevet i afsnittet ”Målepunkter og målemetode”. |
|||||||||||||||||||||||||||||||||
|
Tidspunkt for test |
Testen gennemføres inden aflevering af anlægget til kunden. |
|||||||||||||||||||||||||||||||||
|
Dokumentation |
Der udarbejdes en funktionsafprøvningsrapport, der beskriver:
|
|||||||||||||||||||||||||||||||||
|
Acceptkriterium |
Funktionsafprøvningens resultat kan accepteres, hvis alle målte middelbelysningsstyrker mv. svarer til kravet til de vedligeholdte belysningsstyrker i DS/EN 12464-1. Der kan accepteres en afvigelse på 10 % grundet usikkerhed ved måling af belysningsstyrken. Hvis afprøvningen påviser fejl, kontaktes bygherre med henblik på at få udbedret fejlene - eller du kan teste igen med et større omfang af repræsentative arbejdspladser, hvis bygherre foretrækker dette. |
|||||||||||||||||||||||||||||||||
|
Årsager til afvigelser |
Typiske årsager til afvigelser er beskrevet i afsnittet ”Forudsætninger for test”. |
