Funktionsafprøvning af fjernvarmeanlæg

Kontrol af fjernvarmeanlæggets energimæssige effektivitet - kontraventil iblandekreds ved direkte fjernvarmesystem

Download registreringsskema

Lovkrav
I Bygningsreglement BR18 kap. 19 §387 stk. 2 står der: ” Varme- og køleanlæg skal projekteres og udføres som anvist i DS469 Varme- ogkøleanlæg i bygninger.”
Definition

Den primære opgave for kontraventilen i blandekredsen er, at sikre den rigtigeflowretning. Det betyder, at returvandet fra varmeanlægget skal kunne løbe til fremløbsledningen og blive opblandet med fremløbsvandet. Derimod må fjernvarmevandet ikke kunne løbe direkte til returledningen. Vurderingen af om kontraventilen i blandekredsen fungerer/er dimensioneretkorrekt er baseret på målinger af følgende parametre:

  • Differenstryk over kontraventil
  • Trykstigning over cirkulationspumpe
Målepunkter og målemetode

Ved vurderingen af om kontraventilen i blandekredsen fungerer/erdimensioneret korrekt indgår følgende målepunkter:

  • Trykdifferensen over kontraventilen
  • Trykstigning over cirkulationspumpen

Målinger:

  1. Reguleringsventilen tvangslukkes, således at alt det cirkulerendevand løber gennem  kontraventilen
  2. Differenstrykket måles over kontraventilen
  3. Trykstigningen over cirkulationspumpen aflæses f.eks. på pumpens display

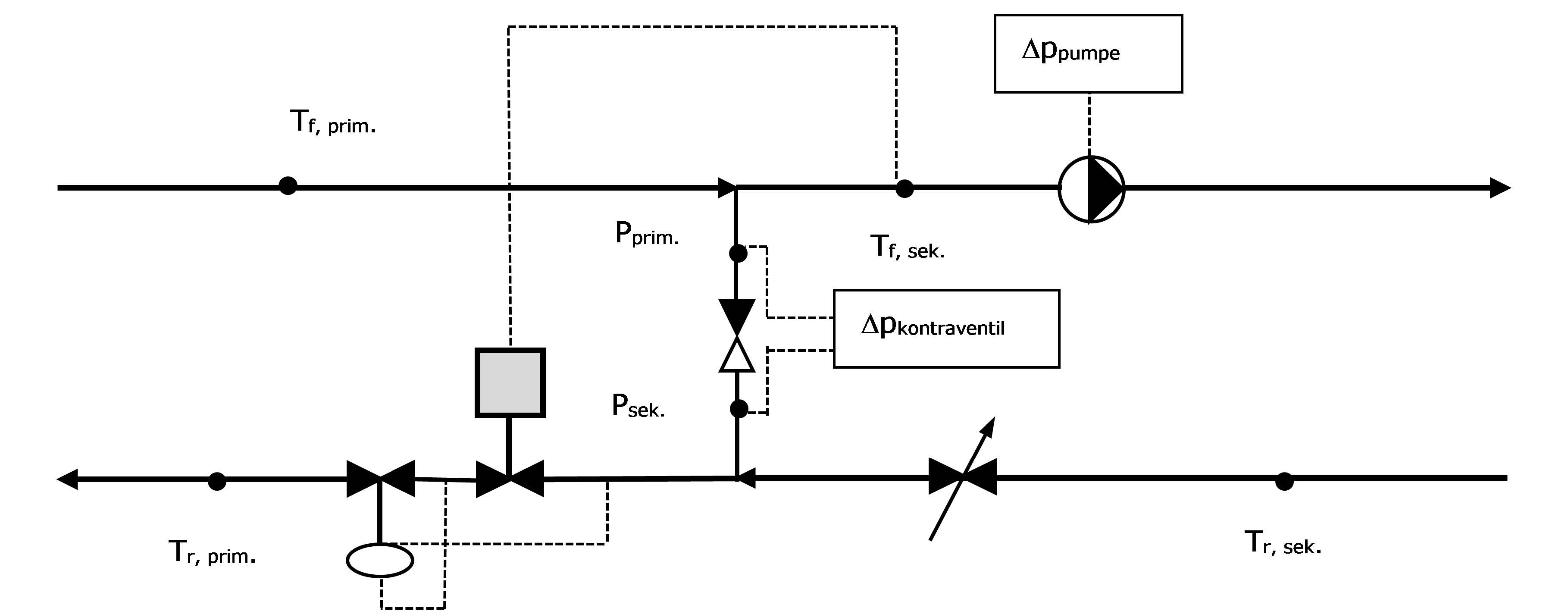

Principskitse
Forudsætninger

Det er en forudsætning for testen, at cirkulationspumpen indstilles således atden yder sit dimensionerende maksimale flow.

Omfang af test

Tryktabet over kontraventilen i blandekredsen eftervises for alle nye direktefjernvarmesystemer med blandekreds.

Tidspunkt for testens gennemførelse
Testen gennemføres inden aflevering af anlægget til kunden.
Dokumentation

Der udarbejdes en funktionsafprøvningsrapport, der beskriver:

  • Oplysninger om hvem, der har udført funktionsafprøvningen
  • Hvilke forudsætninger og forhold målingerne er udført under
  • Målepunkter
  • Måleudstyr der er anvendt samt hvor og hvornår dette sidst blev kalibreret
  • De opnåede måleresultater
  • Det samlede resultat
Acceptkriterium

Testens resultat accepteres, hvis:

  • Differenstrykket maksimalt udgør 20% af trykstigningen overcirkulationspumpen
Årsager til afvigelser

Årsager til afvigelser kan være:

  • Der er monteret en kontraventil med for lille K -værdi og trykdifferensen erderfor for stor. Dette vil påvirke reguleringsevnen/autoriteten forreguleringsventilen. Fremløbstemperatur reguleringen vil dermed ikkefungere tilfredsstillende, da den vil pendle.
