Udskiftning af varmtvandsbeholder

Anlæg til produktion af varmt brugsvand dimensioneres efter DS 439, Norm for vandinstallationer.

Anlæg til produktion af varmt brugsvand skal – under hensyntagen til varmtvandsstedernes antal og brug – kunne yde en tilstrækkelig vandmængde og vandstrøm med en temperatur, der passer til formålet (se kapitel 2 i DS 439).

Det er vigtigt, at der er en god lagdeling i beholderen, så beholderens bufferkapacitet udnyttes. Lagdelingen ødelægges, hvis cirkulationsstrømmen ledes ind i beholderen med stor hastighed. Et indvendigt T-stykke, der leder vandet vandret ind langs beholdervæggen, giver en bedre lagdeling end et direkte indløb.

De væsentligste data for et anlæg til varmtvandsproduktion er for det 1. antallet af ”normallejligheder”, for det 2. den effekt, som varmefladen kan tilføre vandet, og for det 3. beholderens volumen.

• Antallet af bygningens normallejligheder findes som bygningens energibehov pr. døgn divideret med en normallejligheds energiforbrug pr. døgn
• Antallet af normallejligheder beregnes ud fra det faktiske antal lejligheder, antal beboere pr. lejlighed samt antal badeværelser og effekter pr. tapning
• Den nødvendige effekt pr. normallejlighed
• Det effektive beholdervolumen pr. normallejlighed

Der benyttes følgende formel til at finde antallet af normallejligheder:


N = Antallet af ”normallejligheder”, En normallejlighed forudsættes beboet af 3,5 person. Se endvidere DS 439

n = Antallet af lejligheder

p = Antallet af beboere pr. lejlighed

v = Varmtvandsenheder i lejligheden. Sættes til 1 i boliger med ét badeværelse

E = Det beregningsmæssige energibehov pr. varmtvandsenhed. Sættes til 4,36 i boliger med ét badeværelse.

Forsynet fra kedler

Beholdere med indbygget veksler (varmespiral) forsynet fra kedler kan dimensioneres ved hjælp af nedenstående figur. Effekt og beholdervolumen i diagrammet er angivet ved 45 °C.

Ved beholdere med temperaturer højere end 45 °C kan beholderstørrelsen beregnes til:


hvor V45 er det aflæste volumen på nedenstående figur.

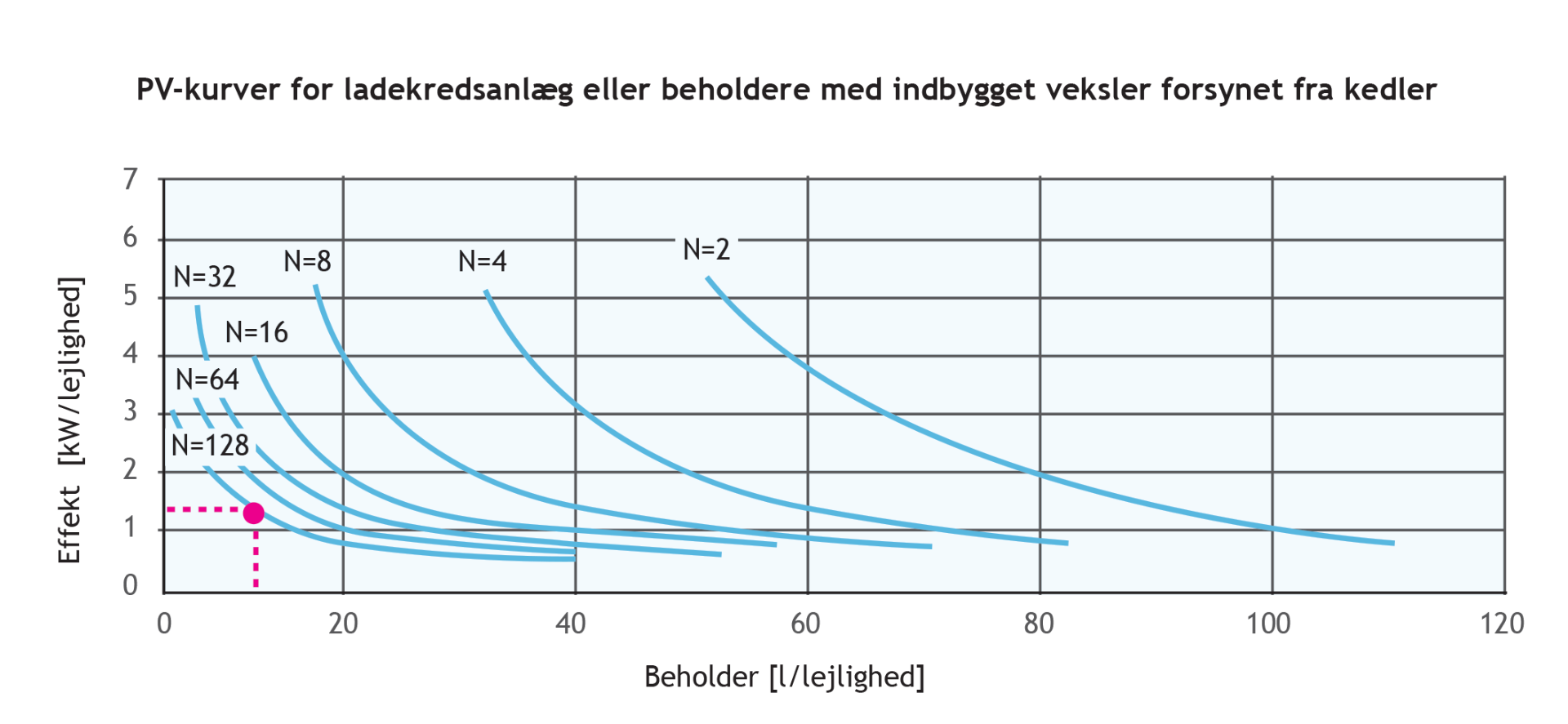

PV-kurver for ladekredsanlæg eller beholdere med indbygget veksler forsynet fra kedler.

For et givet antal normallejligheder kan der – som det ses i figuren ovenover – vælges mange forskellige kombinationer af nødvendig effekt pr. normallejlighed og beholdervolumen pr. normallejlighed. Hvis der vælges et stort beholdervolumen, er der ikke brug for så stor effekt, som hvis der vælges et lille beholdervolumen.

Typisk er det prisen på beholder og varmespiral, der afgør, hvilken kombination der skal vælges. Tendensen går imod mindre beholdere og større effekter/vekslere. Der tillægges en effekt svarende til cirkulationsledningens varmetab samt et tillæg på 15 % (korrigering for belægninger).

Der vælges en beholder på 1.000 liter, svarende til ca. 12 liter pr. normallejlighed.

I figuren ovenover ses, at den nødvendige effekt pr. normallejlighed er ca. 1,3 kW. Det vil sige, at den samlede effekt er ca. 112 kW.
Cirkulationsledningens varmetab er beregnet til 2 kW.

Varmespiralens effekt inkl. 15 % tillæg (for belægninger) kan derfor beregnes til ca. 131 kW.

Eksempel

I en ejendom er der 100 lejligheder med i gennemsnit 3 personer pr. lejlighed. Der er en varmtvandsenhed pr. lejlighed. På baggrund af dette kan antallet af normallejlighed N beregnes til:


Forsynet med fjernvarme

Beholdere med indbygget spiral forsynet med fjernvarme kan dimensioneres ved hjælp af ovenstående figur. Effekt og beholdervolumen i diagrammet er angivet ved 45 °C. Der tages ikke hensyn til, at beholderen i daglig drift er indstillet til at arbejde ved højere temperaturer end de 45 °C. Cirkulationsledningens varmetab fratrukket 0,15 kW pr. lejlighed tillægges den nødvendige effekt.


PV-kurver for varmtvandsbeholdere med indbygget spiral til fjernvarme.

Ifølge vandnormen skal en varmtvandsbeholder altid opstilles i et frostsikret rum.

Varmtvandsbeholderen bør placeres i rum nær tappesteder – gerne i fyrrum – og så tæt på den varmeproducerende enhed (f.eks. naturgaskedlen) som muligt for at reducere varmetabet.

Montering af tilslutningsrør til den varmeproducerende enhed og brugsvandssystemet samt elinstallation foretages som angivet i installationsvejledningen.

Til sidst sættes anlægget i drift.

Indstillingen af varmtvandstemperaturen skal være mellem 50 og 55 °C. Hvis temperaturen kommer over 60 °C, vil der ske en kraftig udfældning af kalk, både i systemet og på varmtvandsbeholderens varmeveksler. Øget kalklag på overfladerne giver en dårlig afkøling.

Af hensyn til risikoen for bakterievækst bør vandet i varmtvandsbeholdere kunne opvarmes til mindst 60 °C.

Når arbejdet er udført, afleveres en brugermanual til kunden. Brugermanualen skal indeholde en beskrivelse af beholderen (inkl. tekniske data), sikkerhedsforskrifter og en betjeningsvejledning.

Vedligeholdelse af en varmtvandsbeholder og dens varmespiral ved jævnlige rensninger overalt indvendigt er særdeles vigtigt af flere grunde, f.eks.:

• En kalkbelagt varmespiral nedsætter beholderens kapacitet, fordi kalken virker isolerende og forringer spiralens varmeoverføringsevne.
• Tilkalkning forringer spiralens evne til at afkøle fjernvarmen, hvilket medvirker til, at den samlede afkøling af fjernvarmen i ejendommen bliver dårlig.
• Ophobning af slam og snavs kan medvirke til en farlig opformering af forskellige bakteriekim som f.eks. legionella.
